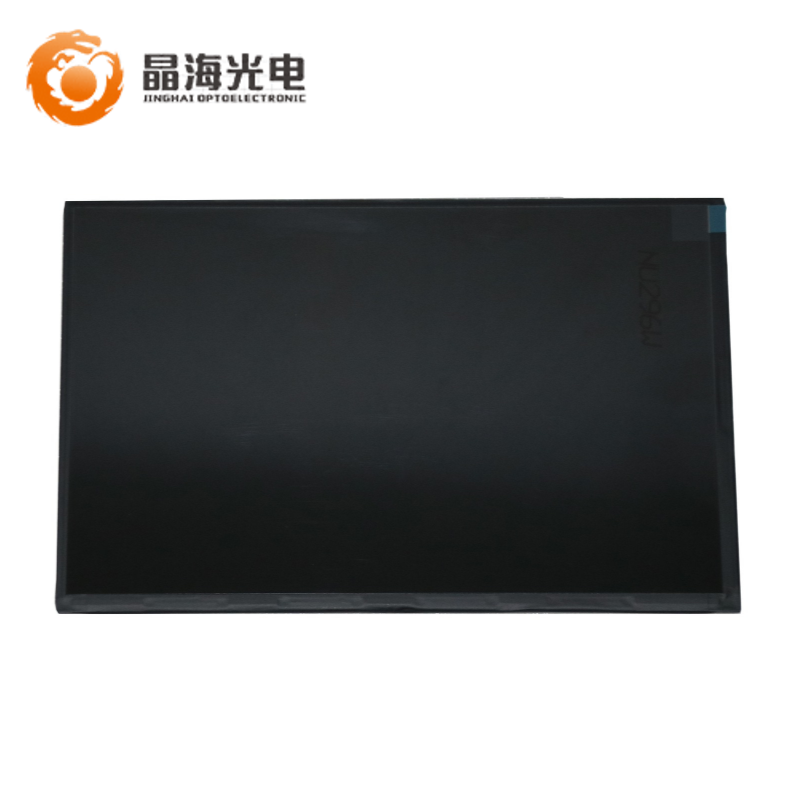

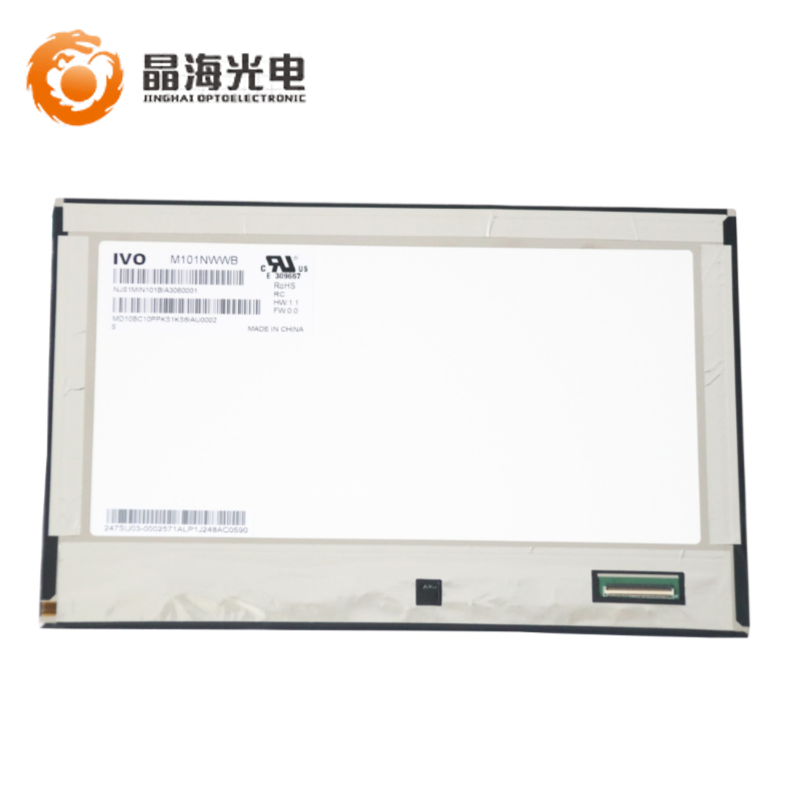

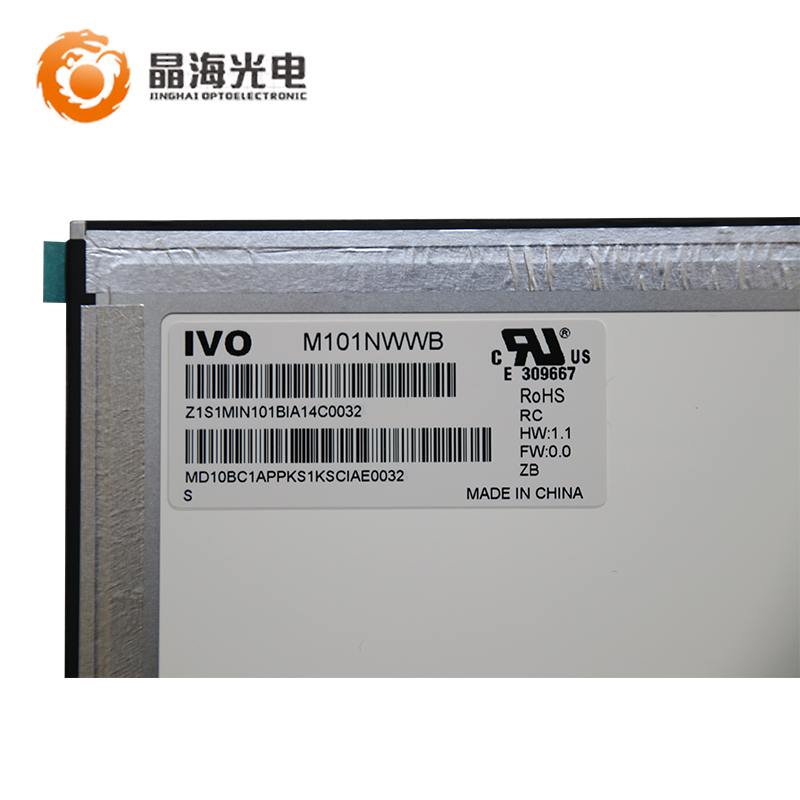

M101NWWB RC是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，配有WLED背光，含LED驱动器背光驱动，无触摸。端子倒装，表面雾面。耐振动性为1.5G (14.7 m/s²)。
显示详情：IPS，常黑显示，透射式液晶模组，透射对比度800:1，它的响应时间为25 (Typ.)(Tr+Td) ms。每像素点采用了8-bit灰阶信号，可显示16.7M颜色，色彩饱和度达45% (NTSC)。
背光详情：采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐使用：平板电脑； 生产状态：量产中。
一、龙腾液晶模组10.1寸 M101NWWB RC 应用特征 | |
品 牌 | 龙腾IVO |
型号名称 | M101NWWB RC |
屏幕类型 | a-Si TFT-LCD , 液晶模组 |
工作温度 | 0 ~ 50 °C |
存储温度 | -20 ~ 60 °C |
二、龙腾液晶模组10.1寸 M101NWWB RC结构特征 | |
屏幕尺寸 | 10.1 寸 |
分 辨 率 | 1280(RGB)×800 , WXGA |
像素配置 | RGB垂直条状 |
点 间 距(W×H) | 0.0565×0.1695 mm |
像素间距(W×H) | 0.1695×0.1695 mm |
显示尺寸(W×H) | 216.96×135.6 mm |
可视尺寸(W×H) | 219.96×139.6 mm |
外观尺寸(W×H) | 229.46×149.1 mm |
外观厚度 | 2.5/4.56 (Typ./Max.) mm |
宽 高 比 | 16:10 (W : H) |
重 量 | 160g (Max.) |
表面处理 | 雾面 |
三、龙腾液晶模组10.1寸M101NWWB RC 光学特征 | |
亮度(cd/m2) | 350 (Typ.) |
光学模式 | IPS，常黑显示，透射式 |
对 比 度 | 800:1 (Typ.) (透射) |
可视角度(L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) |
最佳角度 | 全视角 |
响应速度 | 25 (Typ.)(Tr+Td) (ms) |
色 域 | 45% NTSC (CIE1931) |
颜色数量 | 16.7M (8-bit) |
白场色度 | Wx:0.313; Wy:0.329 |
白场变动 | 1.33/1.43 (Typ./Max.)(13 points) |
四、龙腾液晶模组10.1寸M101NWWB RC电子特征 | |
功率总耗 | 3.7W (Max.) |
刷新频率 | 60Hz |
翻转扫描 | No |
五、龙腾液晶模组10.1寸M101NWWB RC 信号特征 | |
电流输入 | 0.303A (Typ.) |
电压输入 | 3.3V (Typ.) |
功 耗 | 1.0W (Max.) |
信号类型 | LVDS (1 ch, 8-bit) |
信号接口 | 品牌-昆旺 |
型 号 | F62240-H1210B |
数 量 | 1 pcs |
脚 间 距 | 0.5 mm |
脚 数 | 40 pins |
六、龙腾液晶模组10.1寸M101NWWB RC 背光特征 | |
背光特征 | 类型WLED |
位 置 | 侧入式光源 |
形 状 | 阵列 |
寿命(小时) | 20K(Typ.) |
WLED 驱动 | 含LED驱动器 |
电压输入 | 4.8/5.0/6.2V (Min./Typ./Max.) |
功 耗 | 2.7W (Max.) |
七、龙腾液晶模组10.1寸M101NWWB RC包装特征 | |
包装箱 | 数量-40 pcs / 箱 |
