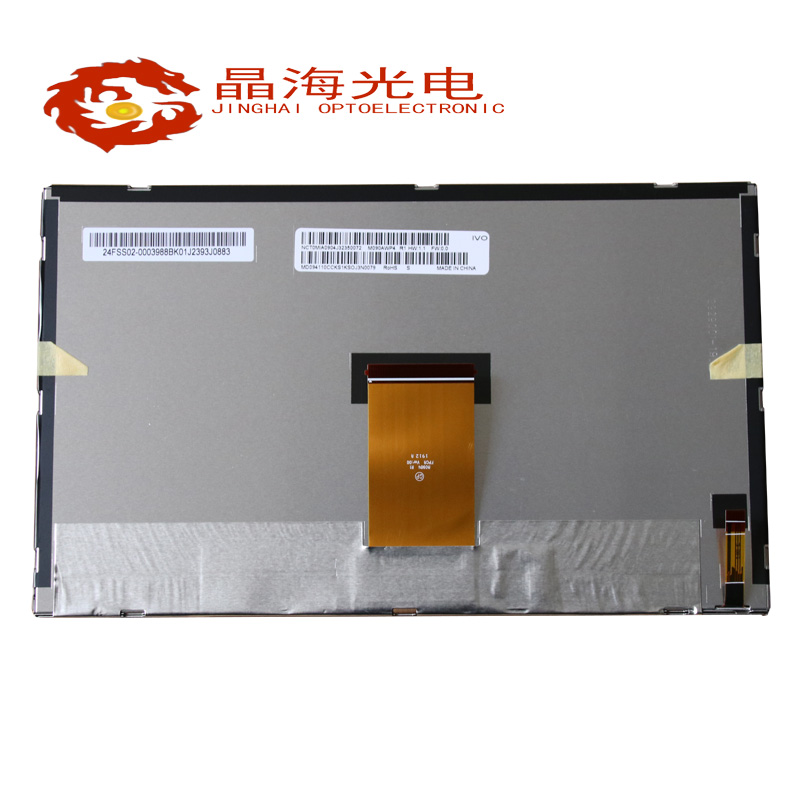

龙腾9寸(M090AWP4 R1)LCD液晶显示屏,液晶屏产品信息-晶海光电_9”_

M090AWP4 R1

M090AWP4 R1

型号名称:M090AWP4 R1

采用a-Si TFT-LCD技术的液晶模组产品

屏幕尺寸:9.0英寸   生产状态:量产中

分辨率:800x480   亮度:750 (Typ.)

接口类型:RGB

使用场景:工业

工作温度:-20 ~ 75°C

生产状态:量产中

屏幕显示:TN,常白显示,透射式液晶模组产品;M090SWP1 R1提供 500:1的透射对比度;可视角度:70/70/50/70 ;色彩饱和度达到50%。


服务热线
0755-29176253

产品详情 在线留言

一、龙腾9寸液晶模组M090AWP4 R1 基本参数

制造商

龙腾 IVO

产品型号

M090WAP4 R1

屏尺寸

9"

分辨率

800×480

分辨率简称

WXGA

显示比例

16:10

像素排列

RGB垂直条状

点距

 0.2475×0.2335 mm

产品组成

液晶屏,

面板类型

a-Si TFT-LCD

主要用途

【车载】, 【工业】,

显著特征

【雾面】, 【灰阶可选】, 【广视角】, 【白光LED】, 【自带LED驱动】,

二、龙腾9寸液晶模组M090AWP4 R1光电参数

显示模式

TN,常白显示,透射式

亮度

750 (Typ.)

对比度

700:1

颜色

262K

色彩饱和度

70%NTSC  ---

响应时间

1225°C

可视角度

70/70/50/70

最佳视角

6 o'clock   ----

白场色度

X:0.313; Y:0.329  ---

白场变动

1.33   ---

扫描频率

60Hz

反转扫描

 No

信号类型大类

RGB

接口类型

RGB

信号接口定义

RGB

驱屏电压

 3.3V

面板输入电流

400mA

信号接口类型

RGP

信号接口品牌

 -

信号接口型号

 -

信号接口脚距

0.5 mm

信号接口脚数

 60 pins

三、龙腾9寸液晶模组M090AWP4 R1结构参数

工作温度

-30 °C ~ 85 °C

存储温度

-40°C ~ 90°C

表面处理

雾面,Hard coating

显示区域

198.00×112.08 mm

可视区域

210.82×126.96 mm

外形尺寸

211.12× 127.26×6.4 mm

触摸屏

灯管位置

 侧入式光源

背光类型

       WLED

背光寿命

 30K Hours

内置灯管驱动器

不含LED驱动模块

背光接口类
