三菱19.2寸(AA192AA51)LCD液晶显示屏,液晶屏产品信息-晶海光电_19.2”_

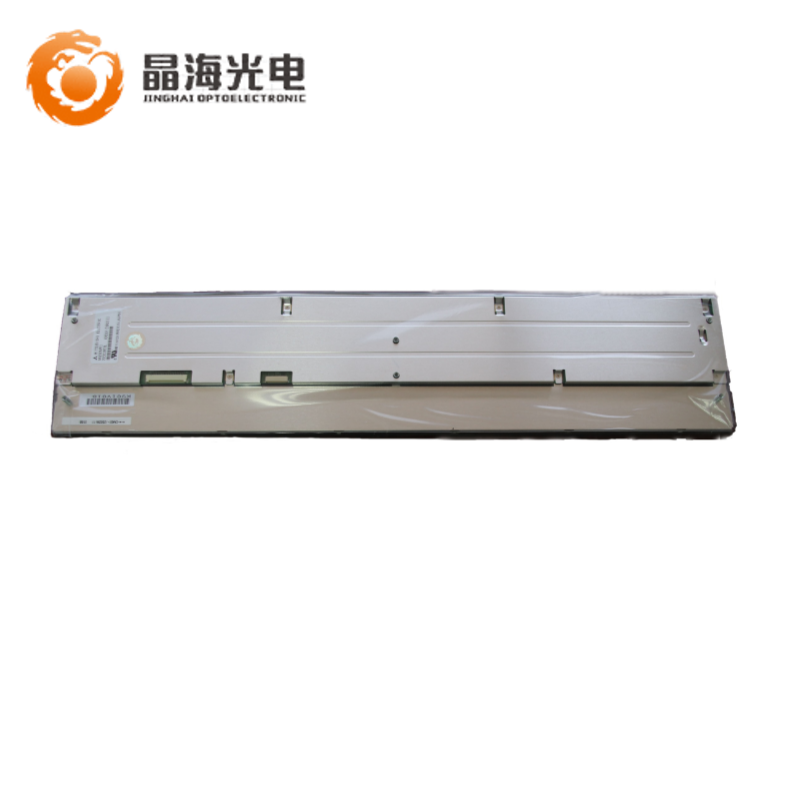

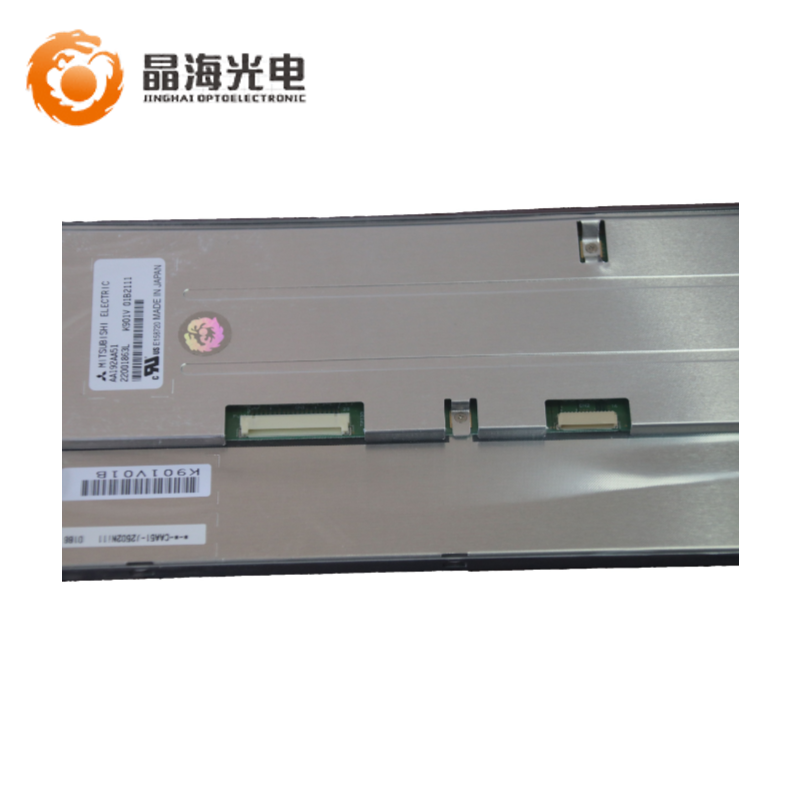

AA192AA51

AA192AA51

AA192AA51是一款19.2英寸a-Si TFT-LCD液晶模组产品,配有WLED背光,含LED驱动器背光驱动,无触摸。耐振动性为1.0G (9.8 m/s²)。180度翻转显示,6/8位灰阶可选,表面雾面。

显示详情:TN,常白显示,透射式液晶模组产品,700:1的透射对比度,响应时间为4/12 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit / 8-bit灰阶信号,可以显示262K/16.7M颜色,色彩饱和度达50% (NTSC)。

背光详情:采用了WLED发光的侧入式光源,光源的使用寿命为100K小时,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz

推荐应用:工业;          生产状态:量产中。


服务热线
0755-29176253

产品详情 在线留言

一、三菱19.2寸工业液晶屏AA192AA51基本信息

品    牌

三菱(MITSUBISHI)

面板型号

AA192AA51

工作温度

-30 ~ 80 °C

存储温度

-30 ~ 80 °C

作业湿度

5-95(%RH)

保存湿度

5-95(%RH)

生产状态

在量产中

二、三菱19.2寸工业液晶屏AA192AA51结构特征

液晶尺寸

19.2英寸

分 辨 率

1920(RGB)*360

像素排列

RGB垂直条状

宽 高 比

3:1(宽:高)

物理形状

平面矩形显示

点 间 距

0.083*0.249mm(横*竖)

像素间距

0.249*0.249mm(横*竖)

液晶屏重

780g(Typ.)

表面处理

雾面,Hard coating(3H)

显示区域

478.1*89.6mm(横*竖)

可视区域

481.1*92.0mm(横*竖)

外观尺寸

496*109.2mm(横*竖)

外观尺寸

13.9(Typ./Max.)mm(厚度)

触 摸 屏

三、三菱19.2寸工业液晶屏AA192AA51光学特征

显示模式

TN,常白显示,透射式

液晶屏亮度

650cd/m2(Typ.)

对 比 度

700:1(TyP.)(透射)

显示色域

50%NTSC(CIE1931)

响应时间

4/12(Typ.)(Tr/Td)(ms)

可视角度

60/80/80/80(Typ.)(CR≥10)(左/右/上/下)

最佳视角

9点钟

白色色度

Wx:0.313;Wy:0.329

白场变动

1.30(Max.)(9 points)

四、三菱19.2寸工业液晶屏AA192AA51发光系统

灯管位置

侧入式光源(底部)

光源类型

WLED

光源寿命

100K(Min.)(小时)

接口类型

端子

背光接口脚距

1.0mm

背光接口脚数

14pins

背光接口数量

1PCS

背光电路

含LED驱动器

背光功耗

1.2/1.8A(Typ./Max.)(输入电流)

五、三菱19.2寸工业液晶屏AA192AA51信号接口

信号大类

LVDS

信号小类

LVDS(1ch,6/8-bit)

面板电压

3.3V(Typ./Max)

接口类型

端子

信号接口脚距

1.25mm

信号接口数量

1PCS

信号接口脚数

20pins
