产品应用：工业控制设备显视、医疗显视、军工设备显视、

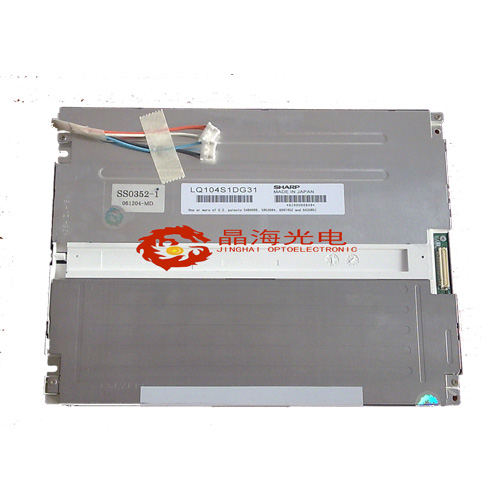

一、夏普液晶模组10.4寸LQ104S1DG31基本参数 | |
制造商 | 夏普/SHARP |
产品型号 | LQ104S1DG31 |
屏尺寸 | 10.4" |
分辨率 | 800×600 |
分辨率简称 | SVGA |
显示比例 | 4:3 |
像素排列 | RGB垂直条状 |
点距 | 0.088×0.264mm |
产品组成 | 液晶屏, |
面板类型 | a-SiTFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【翻转显示】,【雾面】,【宽温】, |
二、夏普液晶模组10.4寸LQ104S1DG31光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 350nits |
对比度 | 300:1 |
颜色 | 262K |
色彩饱和度 | -1% |
响应时间 | 10/25ms |
可视角度 | 50/60/70/70 |
最佳视角 | 6o'clock |
白场色度 | X:0.313;Y:0.329 |
白场变动 | 1.45 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | Parallel |
接口类型 | CMOS |
信号接口定义 | BLL-2PINS-HL |
驱屏电压 | 3.3/5.0V |
面板输入电流 | 300mA |
信号接口类型 | 端子 |
信号接口品牌 | JST |
信号接口型号 | DF9MA-41P-1V |
信号接口脚距 | 8mm |
信号接口脚数 | 2pins |
三、夏普液晶模组10.4寸LQ104S1DG31结构参数 | |
工作温度 | -30°C~80°C |
存储温度 | -30°C~80°C |
表面处理 | 雾面，Hardcoating |
显示区域 | 211.2×158.4mm |
可视区域 | 215.4×162.4 |
外形尺寸 | 243.00×183.80×11.50mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | CCFL |
灯管数量 | 2pcs |
灯管形状 | 直条 |
背光寿命 | 50KHours |
单一灯管电压 | 467V |
单一灯管电流 | 6mA |
灯管工作频率 | 35/60/70KHz（Min./Typ./Max.) |
灯管启动电压 | 1300V（Max.）（Ta=-30℃) |
内置灯管驱动器 | 无 |
背光接口类型 | 端子 |
背光接口品牌 | JST |
背光接口型号 | BHR-02VS-1N |
背光接口数量 | 2pcs |
背光接口脚距 | 8.0mmmm |
背光接口定义 | BLL-2PINS-HL |
四、夏普液晶模组10.4寸LQ104S1DG31包装及生产状态 | |
每箱数量 | 20pcs |
包装箱尺寸 | 486×403×322mm |
包装箱毛重 | 14Kg |
开始量产时间 | 2008/7/1 |
当前生产状态 | 2011,Q3 |
