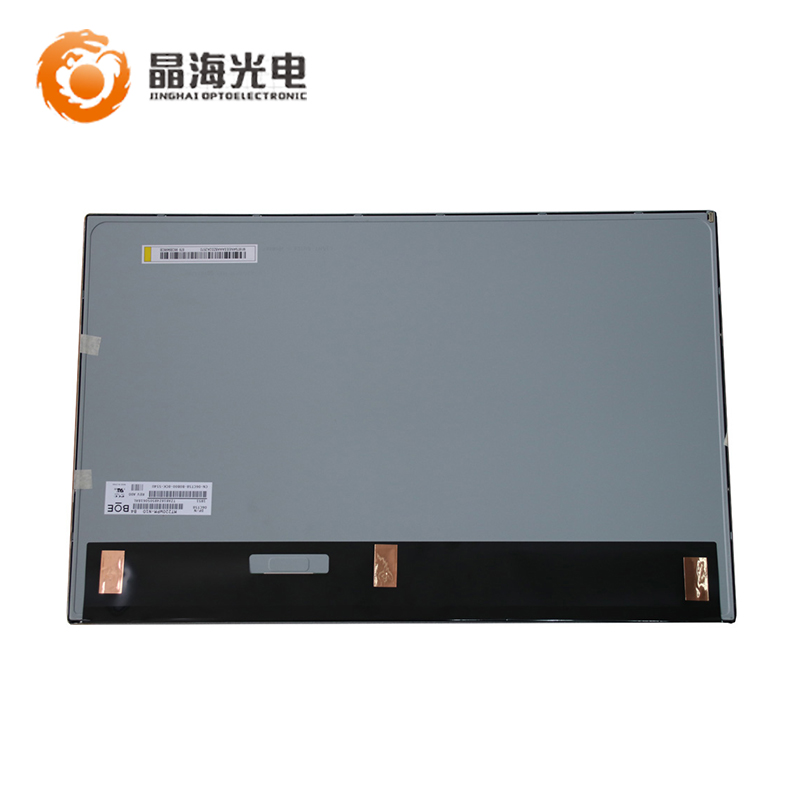

MT220WPM-N10是一款采用a-Si TFT-LCD技术的22.0英寸液晶模组产品，配有WLED背光，无背光驱动，无触摸。端子正装，表面雾面， ES 7.0 compliant。
显示详情：TN，常白显示，透射式液晶模组产品，1000:1的透射对比度，响应时间为1.5/3.5 (Typ.)(Tr/Td) ms。每个像素点采用了8-bit灰阶信号，可显示16.7M颜色，色彩饱和度达72% (NTSC)。
背光详情：采用3 strings WLED发光的侧入式光源，光源的使用寿命为40K小时，不含背光驱动。采用端子连接，驱屏电压为5.0V (Typ.)。典型垂直刷新率Fv为60Hz
推荐应用：电脑 生产状态：量产中
一、京东方22寸液晶模组MT220WPM-N10 应用详情 | |
制 造 商 | 京东方BOE |
液晶型号 | MT220WPM-N10 |
液晶类型 | a-Si TFT-LCD , 液晶模组 |
对角尺寸 | 22.0英寸 |
存储温度 | -25 ~ 60 °C |
工作温度 | 0 ~ 50 °C |
二、京东方22寸液晶模组MT220WPM-N10 结构详情 | |
解 析 度 | 1680(RGB)×1050 , WSXGA+ |
点 间 距 | 0.094×0.282 (H×V)(mm) |
像素排列 | RGB垂直条状 |
像素间距 | 0.282×0.282 (H×V)(mm) |
显示区域 | 473.76(H) × 296.1(V)(mm) |
开口区域 | 477.7(H) × 300.1(V)(mm) |
外观尺寸 | 493.7(H) × 320.1(V)(mm) |
外观厚度 | 10.2±0.5 |
物理形状 | 平面矩形 |
宽 高 比 | 16:10 (H:V) |
风景肖像 | 风景模式 |
安装方式 | Side mounting holes (4-M3) on left, right bezel |
液晶重量 | 1.83Kgs (Typ.) |
表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
三、京东方22寸液晶模组MT220WPM-N10 光学详情 | |
显示亮度 | 250 cd/m2 (Typ.) |
对 比 度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) |
显示模式 | TN，常白显示，透射式 |
推荐视角 | 6 o'clock |
响应时间 | 1.5/3.5 (Typ.)(Tr/Td)(ms) |
白色坐标 | Wx:0.313; Wy:0.329 |
支持颜色 | 16.7M (8-bit) |
色 域 | 72% NTSC (CIE1931) |
亮度均匀 | 性1.25/1.33 (Typ./Max.)(9 points) |
四、京东方22寸液晶模组MT220WPM-N10 电子详情 | |
帧 频 率 | 60Hz |
翻转扫描 | No |
功率总耗 | 12.75/14.22W (Typ./Max.) |
五、京东方22寸液晶模组MT220WPM-N10 信号详情 | |
电压供应 | 5.0V (Typ.) |
电流供应 | 1.0/1.2A (Typ./Max.) |
功率消耗 | 5.1/5.8W (Typ./Max.) |
信号类型 | LVDS (2 ch, 8-bit) |
接口详情 | 型号IS100-L30O-C23 |
接口脚距 | 1.0 mm |
接口脚数 | 30 pins |
接口数量 | 1 pcs |
六、京东方22寸液晶模组MT220WPM-N10 光源详情 | |
光源类型 | WLED |
灯条数量 | 3 strings |
位置侧入 | 式光源 |
灯条形状 | 3串 |
灯条位置 | 侧入式光源 |
背光寿命 | 40K(Min.) Hours |
背光电压 | 29/30/33V (Min./Typ./Max.) |
电流供应 | 85mA (Typ.) |
功率消耗 | 7.56/8.42W (Typ./Max.) |
接口详情 | 型号3707K-S06N-00X |
背光脚距 | 1.0 mm |
接口脚数 | 6 pins |
接口数量 | 1 pcs |
脚 定 义 | BLE-6PINS-CCAANC |
七、京东方22寸液晶模组MT220WPM-N10 包装详情 | |
包装数量 | 9 pcs / box |
包装尺寸 | 562×262×400 mm (L×W×H) |
