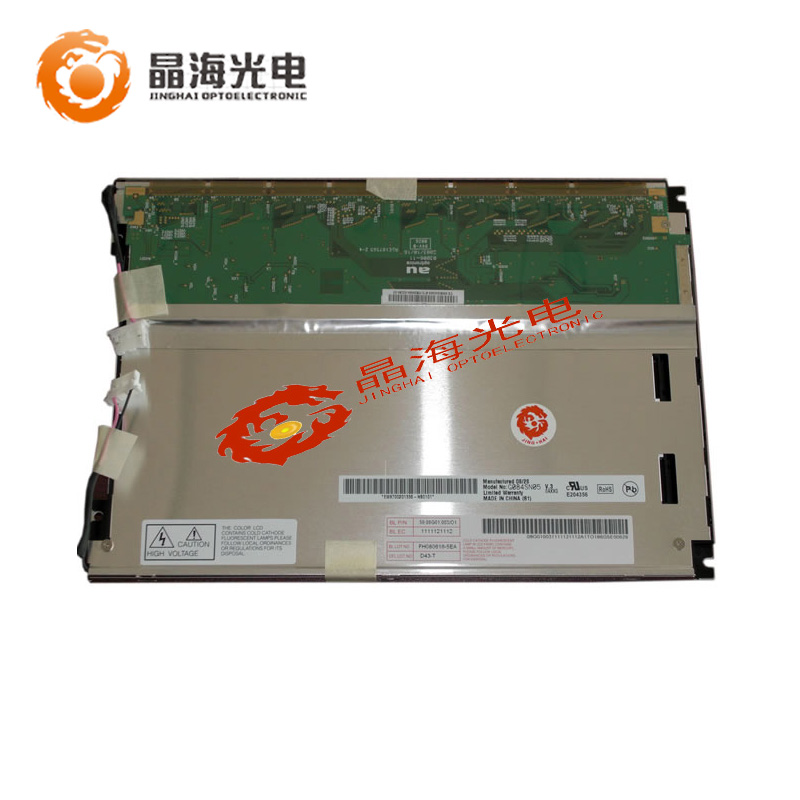

G084SN05 V3 (别名: G084SN05 V.3)是一款采用a-Si TFT-LCD技术的8.4吋液晶模组产品，配有CCFL背光，无背光驱动，无触摸。工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。
显示详情：TN，常白显示，透射式液晶模组产品， 500:1的透射对比度，响应时间为10/25 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit灰阶信号，可显示262K颜色，色彩饱和度达46% (NTSC)。
背光方面：采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐使用：工业 生产状态：已停产
一、友达8.4寸G084SN05-V3 基本参数 | |
制造商 | 友达/AUO |
产品型号 | G084SN05-V3 |
屏尺寸 | 8.4" |
分辨率 | 800×600 |
分辨率简称 | SVGA |
显示比例 | 4:3 |
像素排列 | RGB垂直条状 |
点距 | 0.071×0.213 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
二、友达8.4寸G084SN05-V3光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 450 nits |
对比度 | 500:1 |
颜色 | 262K |
色彩饱和度 | -1% |
响应时间 | 10/25 ms |
可视角度 | 60/40/60/60 |
最佳视角 | 12 o'clock |
白场色度 | X:0.310; Y:0.330 |
白场变动 | 1.60 |
扫描频率 | 60Hz |
反转扫描 | No |
信号类型大类 | LVDS |
接口类型 | LVDS |
信号接口定义 | BLL-3PINS-HNL |
驱屏电压 | 3.3V |
面板输入电流 | 230mA |
信号接口类型 | 端子 |
信号接口品牌 | JST |
信号接口型号 | DF19K-20P-1H |
信号接口脚距 | 4 mm |
信号接口脚数 | 3 pins |
三、友达8.4寸G084SN05-V3结构参数 | |
工作温度 | 0 °C ~ 50 °C |
存储温度 | -20°C ~ 60°C |
显示区域 | 170.4×127.8 mm |
可视区域 | 174.6×131.2 |
外形尺寸 | 203.00× 142.50×8.30 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | CCFL |
灯管数量 | 2 pcs |
灯管形状 | 直条 |
背光寿命 | 50K Hours |
单一灯管电压 | 400V |
单一灯管电流 | 6mA |
灯管工作频率 | 40/55/80KHz （Min./Typ./Max.) |
灯管启动电压 | 670/870V （Max.）（Ta=+25/0℃) |
内置灯管驱动器 | 无 |
背光接口类型 | 端子 |
背光接口品牌 | JST |
背光接口型号 | BHR-03VS-1 |
背光接口数量 | 2 pcs |
背光接口脚距 | 4.0 mm mm |
背光接口定义 | BLL-3PINS-HNL |
四、友达8.4寸G084SN05-V3包装及生产状态 | |
每箱数量 | 30 pcs |
包装箱尺寸 | 606×359×225 mm |
开始量产时间 | 2006/6/1 |
当前生产状态 | 2009,Q1 |
