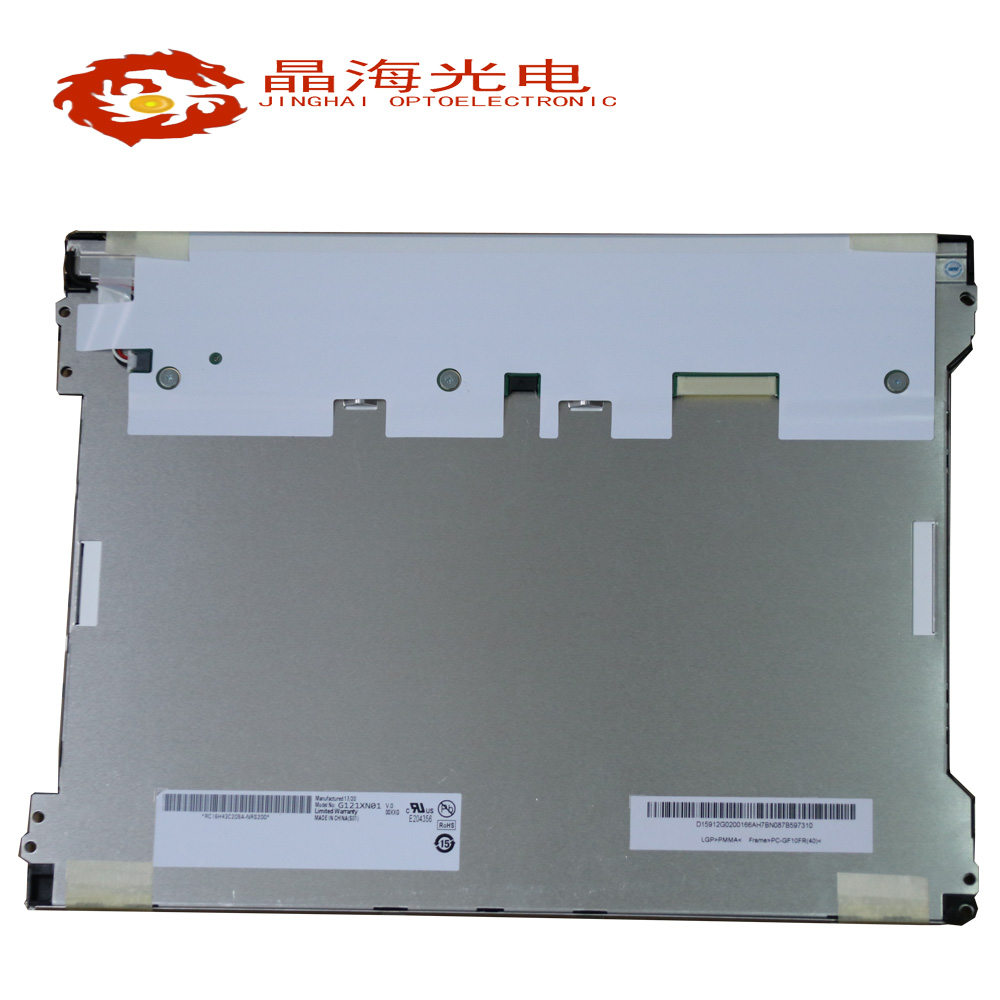

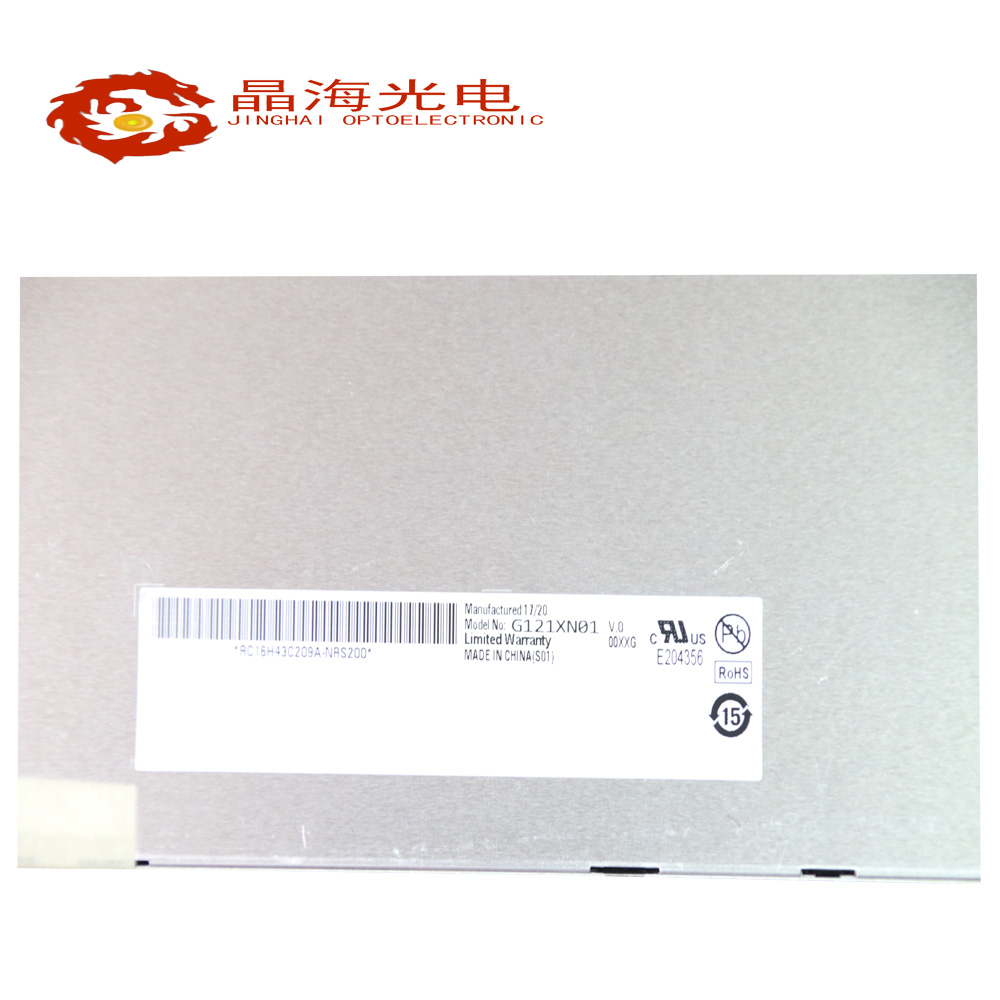

友达12.1寸(G121XN01 V0)LCD液晶显示屏,液晶屏产品信息-晶海光电_12.1

G121XN01 V0

G121XN01 V0

G121XN01 V0 (别名: G121XN01 V.0)是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品,配有WLED背光,含LED驱动器背光驱动,无触摸。180度翻转显示,表面雾面,耐振动性为1.5G (14.7 m/s²)。
显示详情:TN,常白显示,透射式液晶模组产品,700:1的透射对比度,响应时间为25/10 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit / 6-bit + FRC灰阶信号,可显示262K/16.2M颜色,色彩饱和度达到70% (NTSC)。
背光方面:采用了9S2P WLED发光的侧入式光源(顶部),光源的使用寿命为50K小时,含LED驱动器。采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐使用:工业            生产状态:量产中

服务热线
0755-29176253

产品详情 在线留言

一、友达12.1寸G121XN01-V0 基本参数

制造商

友达/AUO

产品型号

G121XN01-V0

屏尺寸

 12.1"

分辨率

1024×768

分辨率简称

XGA

显示比例

4:3

像素排列

RGBW矩形

点距

0.120×0.120 mm

产品组成

液晶屏,

面板类型

a-Si TFT-LCD

主要用途

【工业】,

显著特征

【灰阶可选】, 【白光LED】, 【翻转显示】, 【自带LED驱动】, 【雾面】, 【广视角】, 【宽温】,

二、友达12.1寸G121XN01-V0光电参数

显示模式

TN,常白显示,透射式

亮度

500 nits

对比度

700:1

颜色

262K/16.2M

色彩饱和度

70%NTSC

响应时间

25/10  ms

可视角度

80/80/80/80

白场色度

X:0.310; Y:0.330

白场变动

1.33

扫描频率

60Hz

反转扫描

翻转

信号类型大类

LVDS

接口类型

LVDS

信号接口定义

LVDS-20P1C8B-080B

驱屏电压

3.3V

面板输入电流

590mA

信号接口类型

端子

信号接口品牌

E&T

信号接口型号

MSB240420E

信号接口脚距

1.25 mm

信号接口数量

1 pcs

信号接口脚数

5 pins

三、友达12.1寸G121XN01-V0结构参数

工作温度

-30 °C ~ 80 °C

存储温度

-30°C ~ 80°C

表面处理

雾面,Hard coating

显示区域

245.76×184.32 mm

可视区域

250.8×189.4

外形尺寸

279.00× 209.00×9.00 mm

触摸屏

灯管位置

侧入式光源

背光类型

WLED

背光寿命

50K Hours

单一灯管电流

110mA

内置灯管驱动器

含LED驱动模块

背光接口类型

端子

背光接口品牌

E&T

背光接口型号

3808K-F05N-02R

背光接口数量

1 pcs

背光接口脚距

1.25 mm mm

背光接口定义

LVDS-20P1C8B-080B

四、友达12.1寸G121XN01-V0包装及生产状态

每箱数量

20 pcs

包装箱尺寸

570×320×420 mm

包装箱毛重

14.8 Kg

开始量产时间

2010,Q2

当前生产状态

量产中
