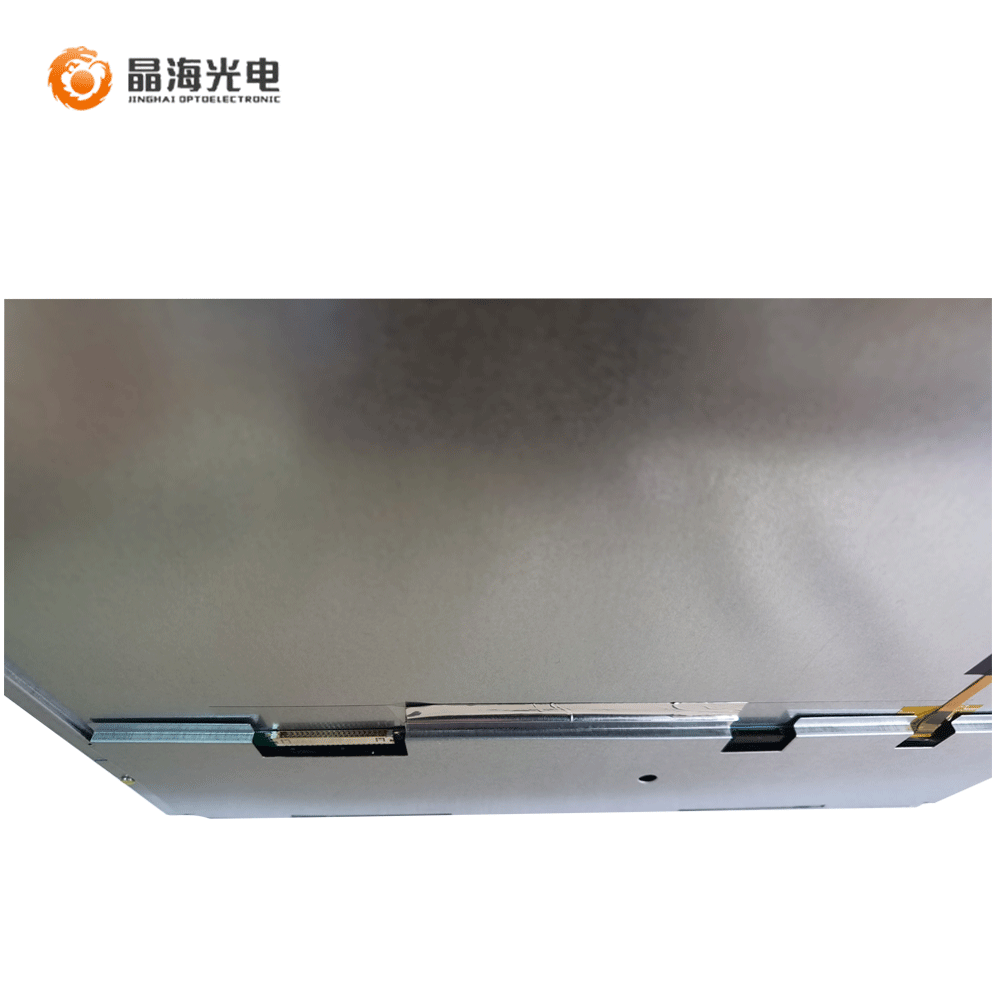

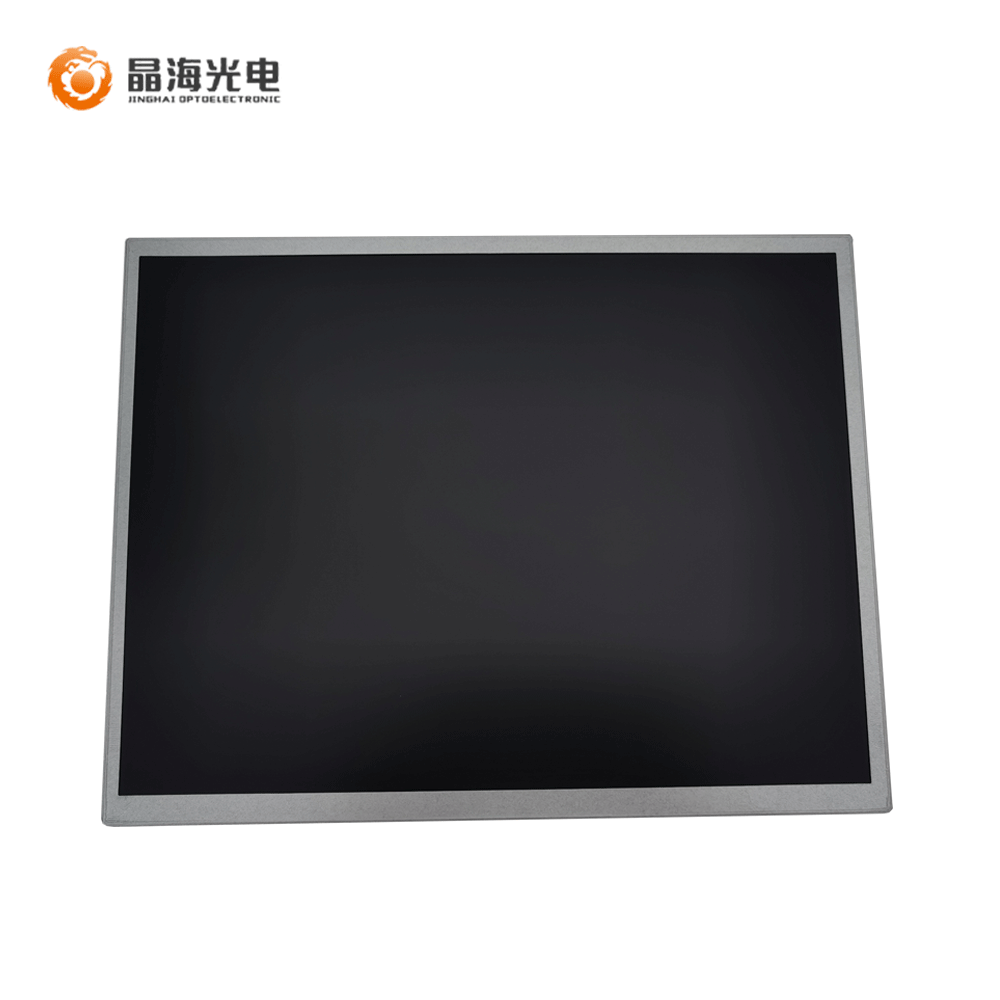

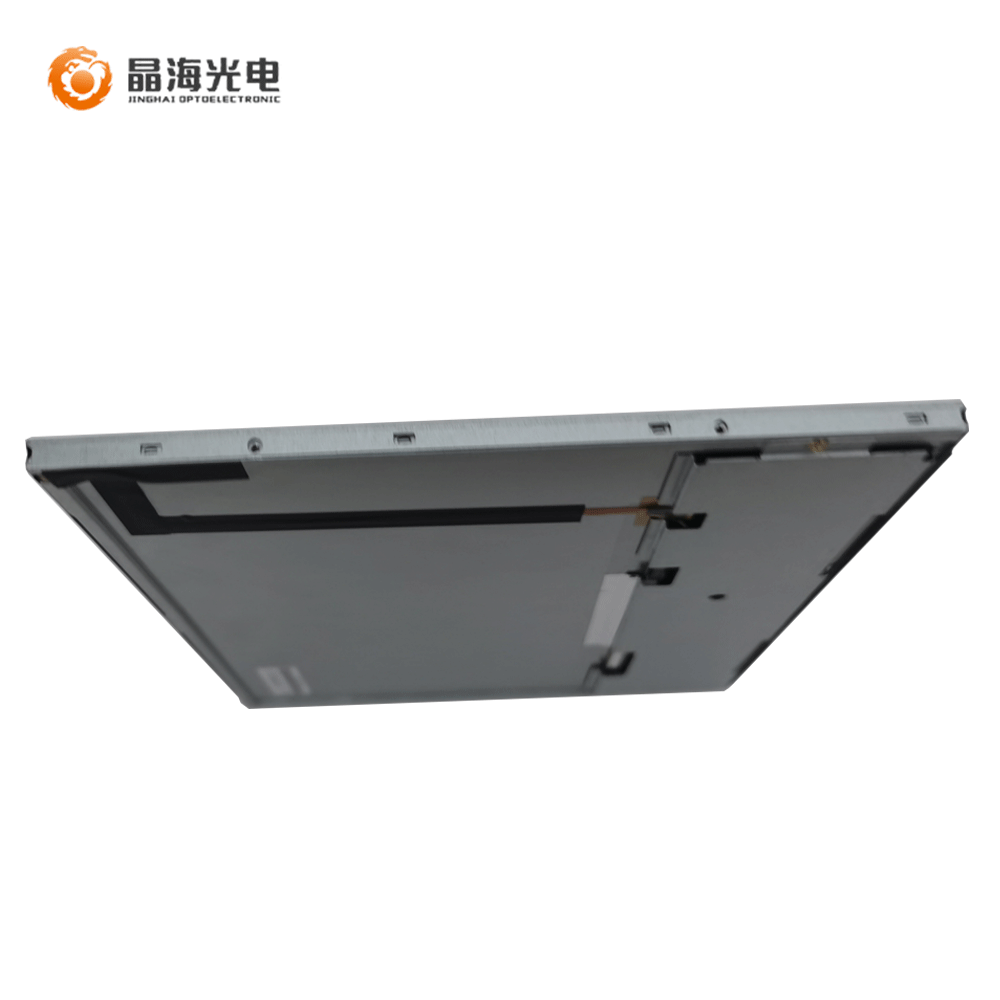

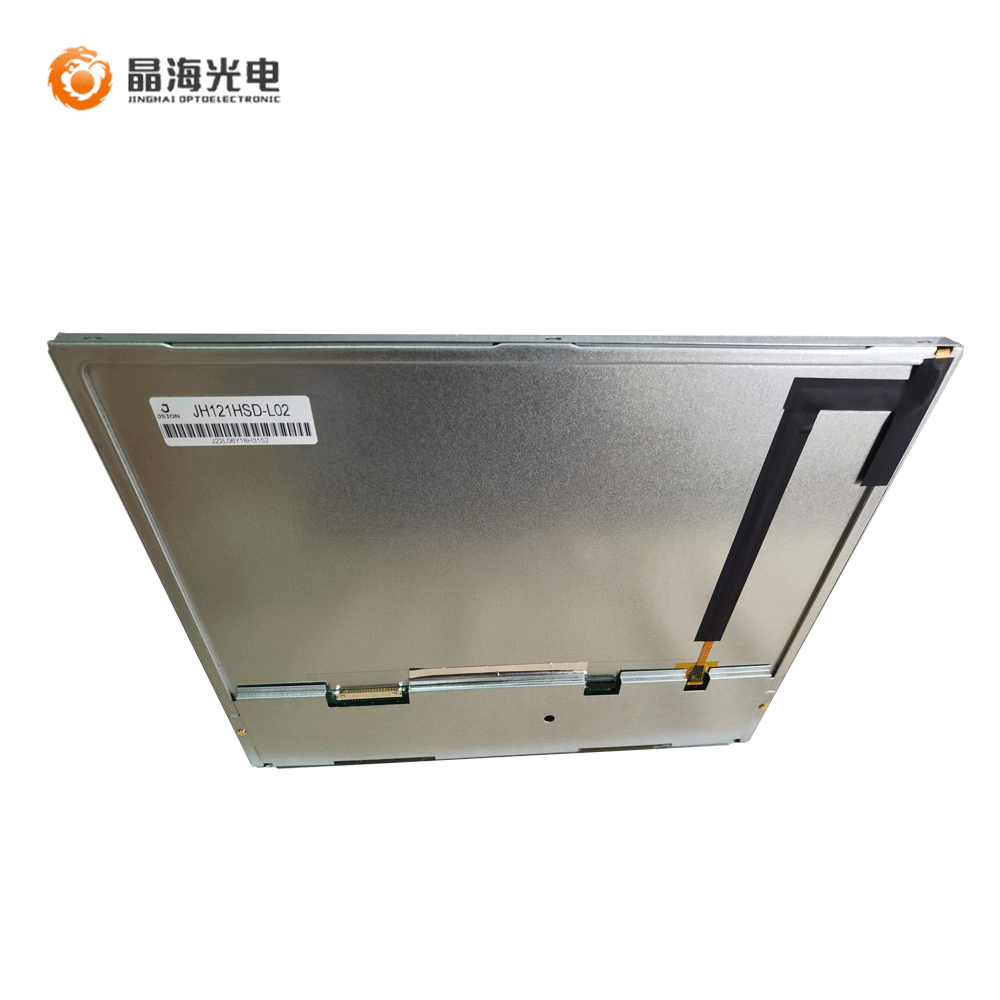

JH121HSD-L02

JH121HSD-L02

JSION液晶模组JH121HSD-L02应用特征

型号:JH121HSD-L02

类型:a-Si TFT-LCD , 液晶模组

工作温度:-30 ~ 85 °C

存储温度:-30 ~ 85 °C


服务热线
0755-29176253

产品详情 在线留言

一、JSION液晶模组JH121HSD-L02结构特征

对角尺寸

12.1"

像素数量

1024(RGB)×768, XGA

宽高比(H:V)

4:3

像素排列

RGB垂直条状

点间距(H×V)

0.080×0.240 mm

像素间距(H×V)

0.240×0.240 mm  [105PPI]

显示区域(H×V)

245.76×184.32 mm

开口区域(H×V)

249×187.5 mm

外观尺寸(H×V)

260.5×204 mm

外观厚度

8.9 (Max.) mm

重   量500/520g (Typ./Max.)

、JSION液晶模组JH121HSD-L02光学特征

显示亮度

600 cd/m² (Typ.)

显示模式

IPS Pro,常黑显示,透射式

对比度

900:1 (Typ.) (透射)

可视角度

85/85/85/85 (Typ.)(CR≥10)

响应时间

30 (Typ.)(Tr+Td) (ms)

支持颜色

262K/16.7M (6-bit / 8-bit)

三、JSION液晶模组JH121HSD-L02光源特征

光源类型

WLED

灯条位置

侧入式光源

寿命(小时)

30K (Min.)

输入电压

10/12/16V (Min./Typ./Max.)

输入电流

850/1200mA (Typ./Max.)

功率消耗

10.2W (Typ.)

四、JSION液晶模组JH121HSD-L02信号特征

输入电压

3.3V (Typ.)

输入电流

0.25A(Typ.)

功率消耗

0.8W(Typ.)

信号类型LVDS (1 ch, 6/8-bit)
