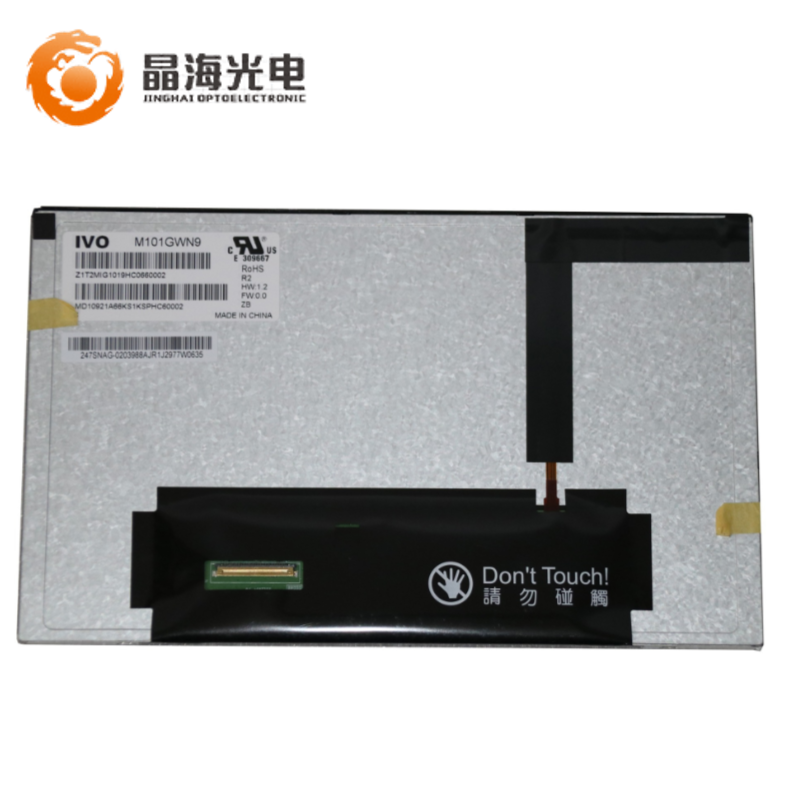

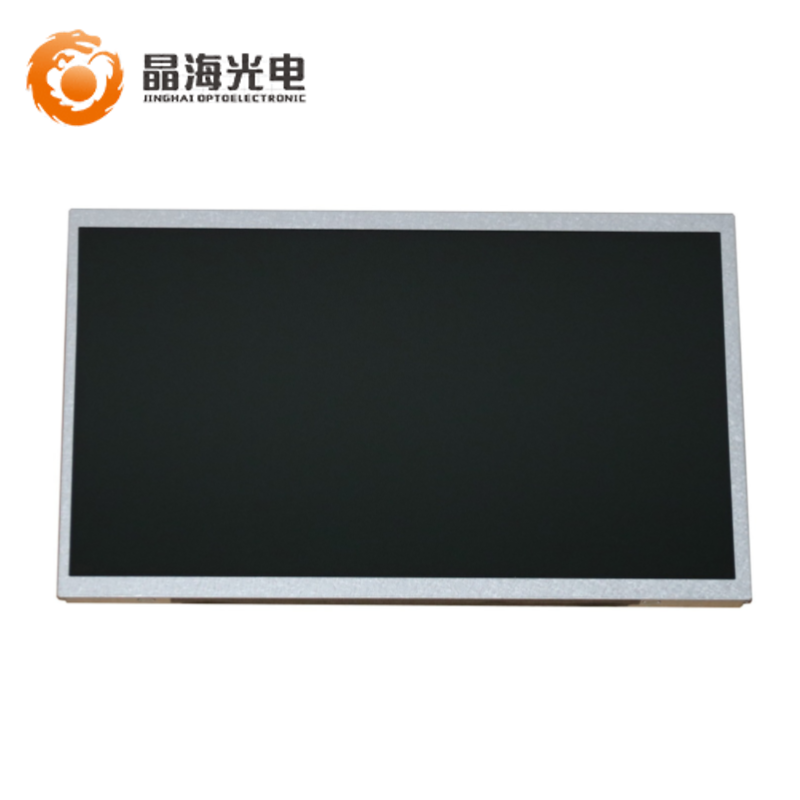

M101GWN9 R2是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，配有WLED背光，含LED驱动器背光驱动，无触摸。端子倒装，表面雾面。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。
显示详情：TN，常白显示，透射式液晶模组，500:1的透射对比度，响应时间为6/10 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit + Hi-FRC灰阶信号，可显示16.7M颜色，色彩饱和度达到45% (NTSC)。
背光详情：采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐使用：工业产品； 生产状态：量产中。
一、龙腾10.1寸 M101GWN9-R2基本参数 | |
制造商 | 龙腾/IVO |
产品型号 | M101GWN9-R2 |
屏尺寸 | 10.1" |
分辨率 | 1024×600 |
分辨率简称 | WSVGA |
显示比例 | 16:9 |
像素排列 | RGB垂直条状 |
点距 | 0.0725×0.2088 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【雾面】, 【广视角】, 【白光LED】, 【自带LED驱动】, |
二、龙腾10.1寸M101GWN9-R2光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 350 nits |
对比度 | 500:1 |
颜色 | 16.7M |
色彩饱和度 | 45%NTSC |
响应时间 | 6/10 ms |
可视角度 | 80/80/80/80 |
白场色度 | X:0.305; Y:0.325 |
白场变动 | 1.25 |
扫描频率 | 60Hz |
反转扫描 | No |
信号类型大类 | LVDS |
接口类型 | LVDS |
信号接口定义 | LVDS-40P1C8B-020A |
驱屏电压 | 3.3V |
面板输入电流 | 217mA |
信号接口类型 | 包含在屏信号接口中 |
信号接口品牌 | STM |
信号接口型号 | MSAK24025P40D |
信号接口脚距 | 0.5 mm |
信号接口脚数 | 40 pins |
三、龙腾10.1寸M101GWN9-R2结构参数 | |
工作温度 | -20 °C ~ 70 °C |
存储温度 | -30°C ~ 80°C |
表面处理 | 雾面，Hard coating |
显示区域 | 222.72×125.28 mm |
可视区域 | 225.72×128.28 |
外形尺寸 | 235.00× 143.00×8.04 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | WLED |
背光寿命 | 30K Hours |
内置灯管驱动器 | 含LED驱动模块 |
背光接口类型 | 包含在屏信号接口中 |
背光接口品牌 | STM |
背光接口型号 | MSAK24025P40D |
背光接口数量 | 1 pcs |
背光接口脚距 | 0.5 mm mm |
背光接口定义 | LVDS-40P1C8B-020A |
四、龙腾10.1寸M101GWN9-R2包装及生产状态 | |
每箱数量 | 30 pcs |
