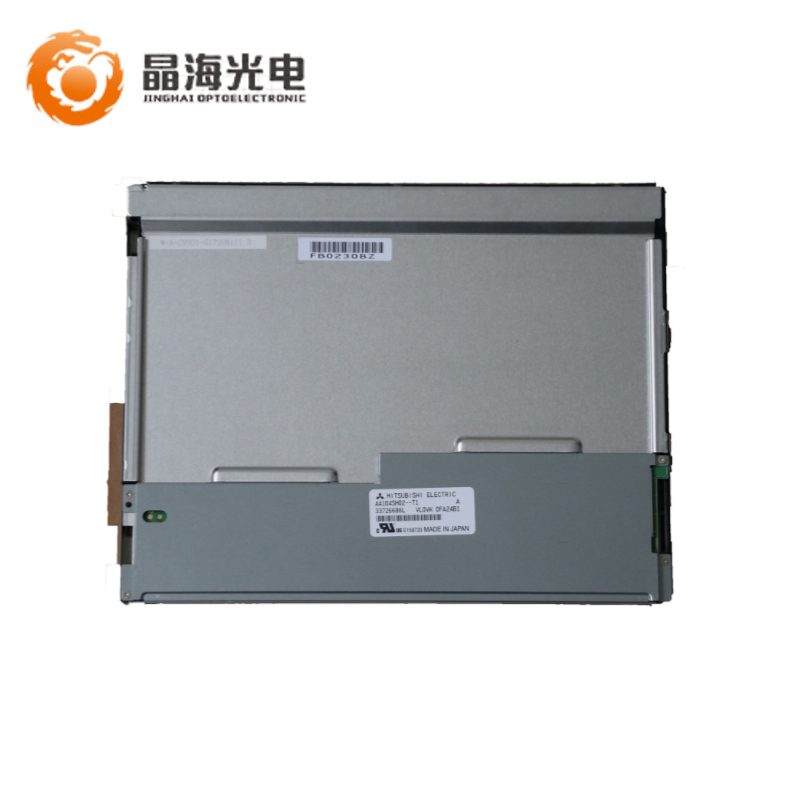

AA104SH02 (别名: T-55563D104J-LW-A-AAN)是一款10.4英寸a-Si TFT-LCD液晶模组产品，配有WLED背光，无背光驱动，无触摸。耐振动性为1.0G (9.8 m/s²)。6/8位灰阶可选，表面雾面， NCM。
显示详情：TN，常白显示，透射式液晶模组产品，700:1的透射对比度，响应时间为4/12 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit / 8-bit灰阶信号，可以显示262K/16.7M颜色，色彩饱和度达到40% (NTSC)。
背光详情：采用了2 strings WLED发光的侧入式光源(顶部)，光源的使用寿命为100K小时，不含背光驱动。采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz
推荐应用：工业 生产状态：量产中。
一、三菱液晶模组10.4寸AA104SH02 应用详情 | |
面板品牌 | 三菱MITSUBISHI |
面板型号 | AA104SH02 |
面板尺寸 | 10.4英寸 |
面板类型 | a-Si TFT-LCD , 液晶模组 |
型号别名 | T-55563D104J-LW-A-AAN |
工作温度 | -30 ~ 80 °C |
存储温度 | -30 ~ 80 °C |
耐振动性 | 1.0G (9.8 m/s2) |
RoHS状态 | RoHS Compliance |
二、三菱液晶模组三菱10.4寸AA104SH02 结构详情 | |
像素数量 | 800(RGB)×600 , SVGA |
像素布局 | RGB垂直条状 |
点 间 距 | 0.088×0.264 mm (H×V) |
像素间距 | 0.264×0.264 mm (H×V) |
显示区域 | 211.2×158.4 mm (H×V) |
外观尺寸 | 230×180.2 mm (H×V) |
可视区域 | 215.4×161.8 mm (H×V) |
外观厚度 | 10.5±0.5 mm |
外观形状 | 平面矩形 |
风景肖像 | 风景模式 |
宽 高 比 | 4:3 (H:V) |
安装孔位 | Side mounting holes (4-M3) on left, right bezel |
重 量 | 520g (Typ.) |
表面处理 | 雾面，Hard coating (3H) |
三、三菱液晶模组三菱10.4寸AA104SH02 光学详情 | |
面板亮度 | 700 cd/m2 (Typ.) |
对 比 度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/80/60 (Typ.)(CR≥10) |
光学模式 | TN，常白显示，透射式 |
最佳视角 | 6 o'clock |
反应时间 | 4/12 (Typ.)(Tr/Td) ms |
白色色度 | Wx:0.313; Wy:0.329 |
显示颜色 | 262K/16.7M (6-bit / 8-bit) |
色 域 | 40% NTSC (CIE1931) |
亮度变动 | 1.30 (Max.)(5 points) |
四、三菱液晶模组三菱10.4寸AA104SH02 电子详情 | |
工作频率 | 60Hz |
翻转扫描 | 翻转 (180°) |
功率消耗 | 4.8W (Typ.) |
五、三菱液晶模组AA104SH02 背光详情 | |
灯管类型 | WLED |
数 量 | 2 strings |
是否可换 | Replaceable |
灯管形状 | 2串 |
电压输入 | 27/33.3V (Typ./Max.) |
电流输入 | 70/80mA (Typ./Max.) |
功 耗 | 3.7W (Typ.) |
接口品牌 | 日压端子 |
接口型号 | SM06B-SHLS-TF(LF)(SN) |
脚 间 距 | 1.0 mm |
接口脚数 | 6 pins |
接口数量 | 1 pcs |
六、三菱液晶模组三菱10.4寸AA104SH02 信号详情 | |
信号系统 | LVDS (1 ch, 6/8-bit) |
电压输入 | 3.3V (Typ.) |
电流输入 | 315/500mA (Typ./Max.) |

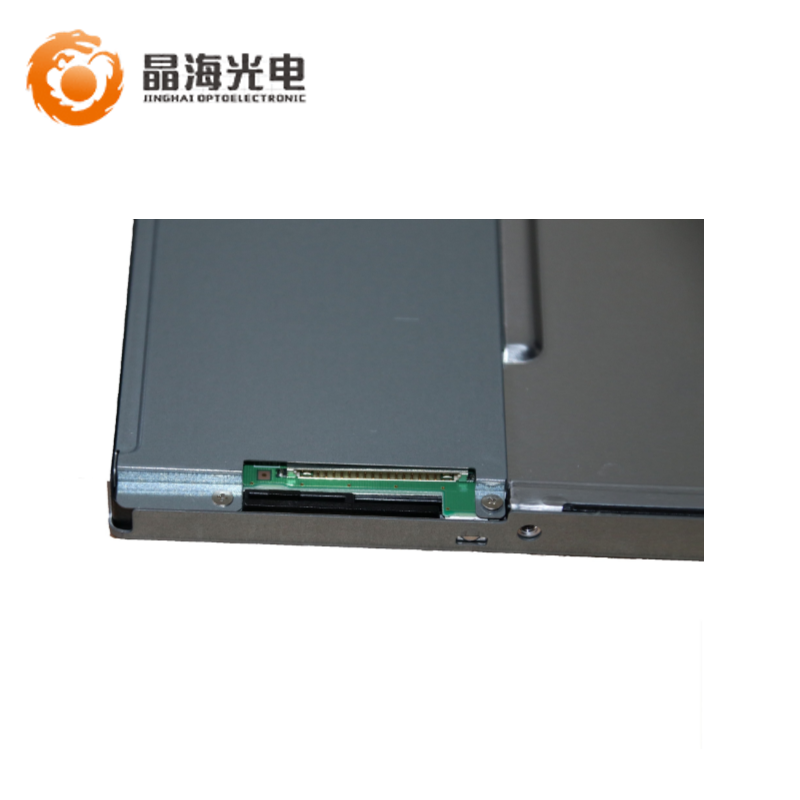

接口类型 | 端子 |
端子品牌 | 航空电子 |
端子型号 | FI-SEB20P-HFE |
脚 间 距 | 1.25 mm |
端子脚数 | 20 pins |
端子数量 | 1 pcs |
