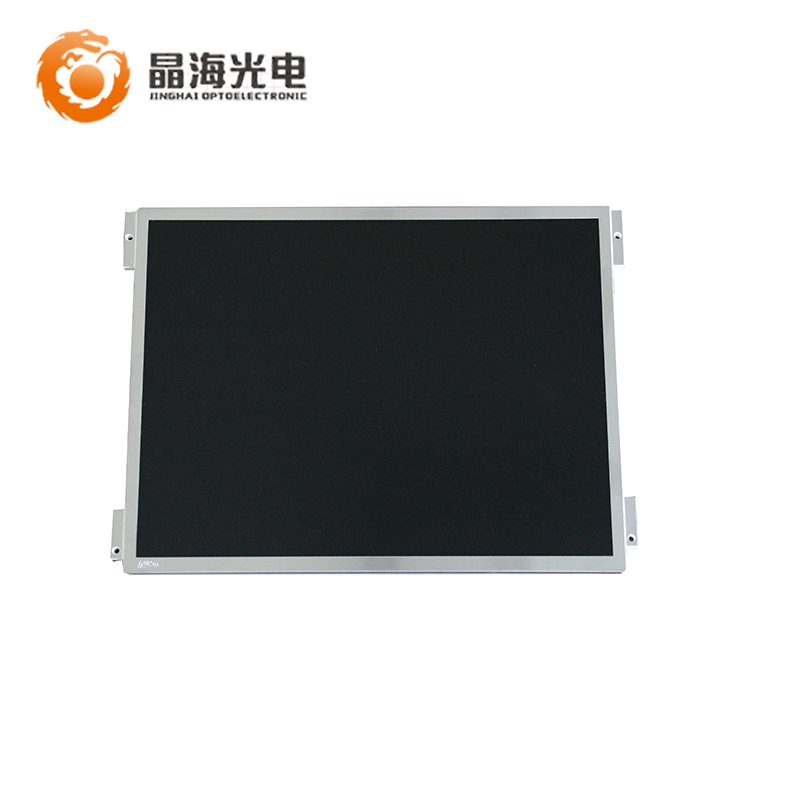

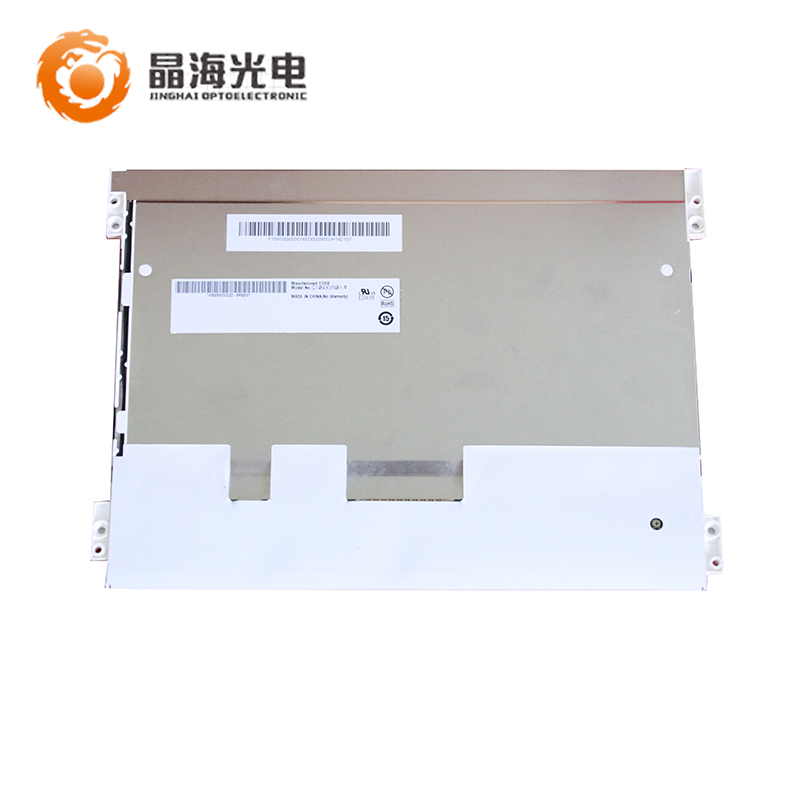

G104XVN01.0是一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品，配有WLED背光，含LED驱动器背光驱动，无触摸。耐振动性为1.5G (14.7 m/s²)，180度翻转显示，6/8位灰阶可选，表面雾面。
显示详情：AMVA3，常黑显示，3000:1的透射对比度，响应时间为20/10 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit / 6-bit + FRC灰阶信号，可显示262K/16.2M颜色，色彩饱和度达60% (NTSC)。
背光方面：采用了2 strings WLED发光的侧入式光源，光源的使用寿命为80K小时，含LED驱动器。采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐使用：工业 生产状态：量产中
一、友达10.4寸G104XVN01.0 基本参数 | |
制造商 | 友达/AUO |

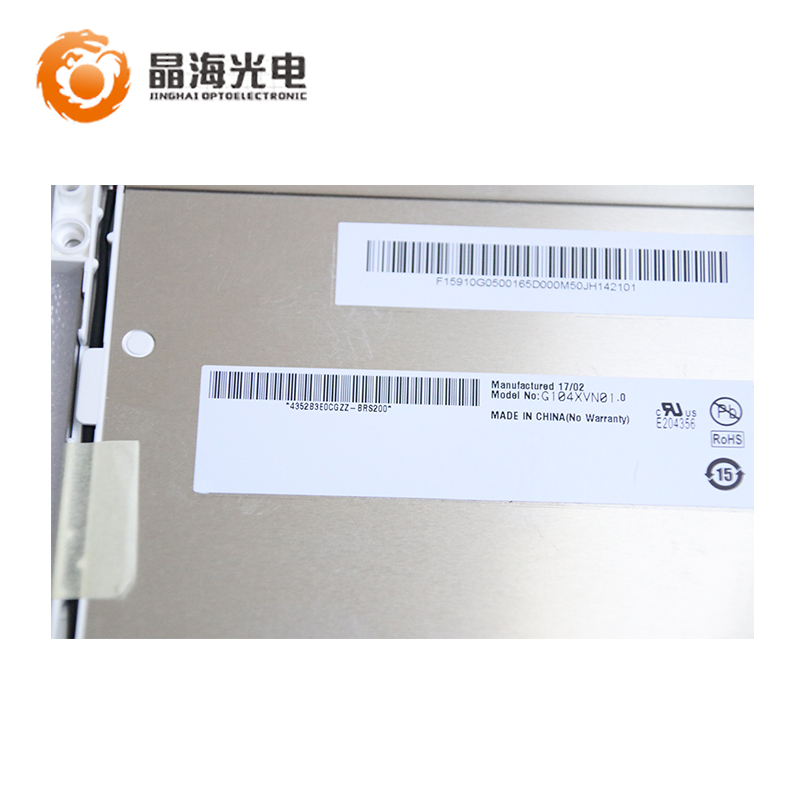

产品型号 | G104XVN01.0 |
屏尺寸 | 10.4" |
分辨率 | 1024×768 |
分辨率简称 | XGA |
显示比例 | 4:3 |
像素排列 | RGB垂直条状 |
点距 | 0.0685×0.2055 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【灰阶可选】, 【白光LED】, 【翻转显示】, 【自带LED驱动】, 【雾面】, 【广视角】, 【宽温】, |
二、友达10.4寸G104XVN01.0光电参数 | |
显示模式 | PSA，常黑显示，透射式 |
亮度 | 450 nits |
对比度 | 3000:1 |
颜色 | 262K/16.2M |
色彩饱和度 | 60%NTSC |
响应时间 | 10/20 ms |
可视角度 | 89/89/89/89 |
最佳视角 | 上下左右对称 |
白场色度 | X:0.313; Y:0.329 |
白场变动 | 1.25 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | LVDS |
接口类型 | LVDS |
驱屏电压 | 3.3V |
面板输入电流 | 200mA |

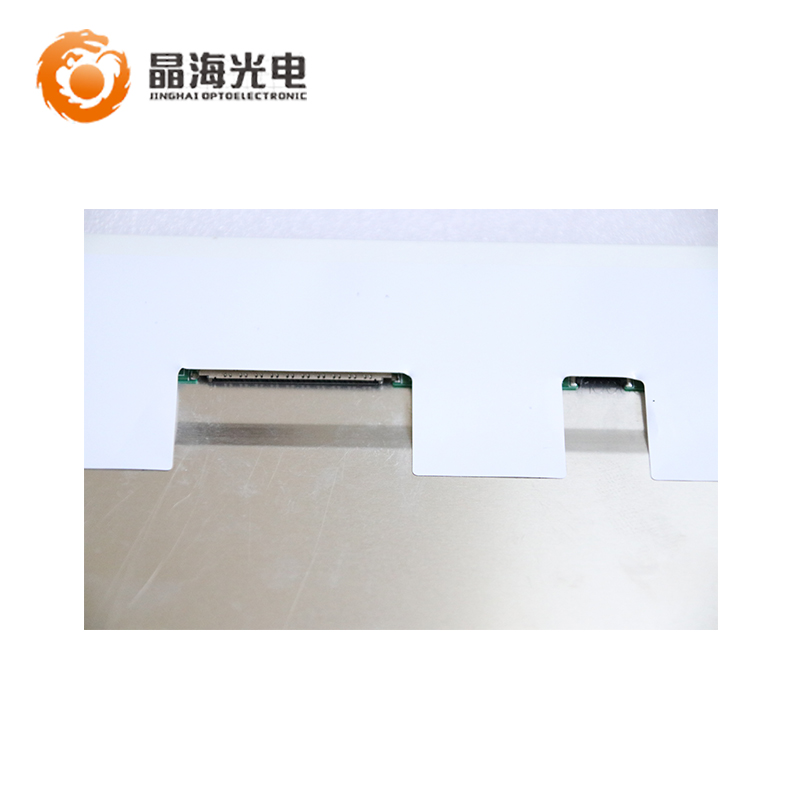

信号接口类型 | 端子 |
信号接口品牌 | E&T |
信号接口型号 | FI-XPB30SRLA-HF11 |
信号接口脚距 | 1.25 mm |
信号接口脚数 | 5 pins |
三、友达10.4寸G104XVN01.0结构参数 | |
工作温度 | -30 °C ~ 80 °C |
存储温度 | -30°C ~ 80°C |
表面处理 | 雾面，Hard coating |
显示区域 | 210.43×157.82 mm |
可视区域 | 215.4×161.8 |
外形尺寸 | 238.60× 175.80×6.50 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | WLED |
背光寿命 | 70K Hours |
单一灯管电压 | 29.7V |
单一灯管电流 | 80mA |
内置灯管驱动器 | 含LED驱动模块 |
背光接口类型 | 端子 |
背光接口品牌 | E&T |
背光接口型号 | 3808K-F05N-02R |
背光接口数量 | 1 pcs |
背光接口脚距 | 1.25 mm mm |
四、友达10.4寸G104XVN01.0包装及生产状态 | |
每箱数量 | 40 pcs |
包装箱尺寸 | 458×412×368 mm |
包装箱毛重 | 15.5 Kg |
