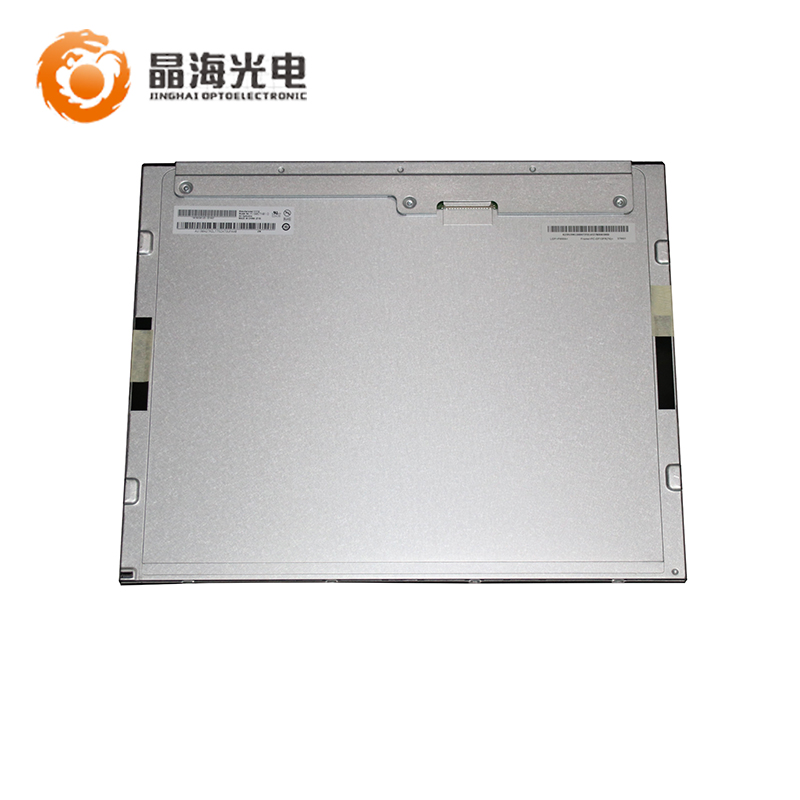

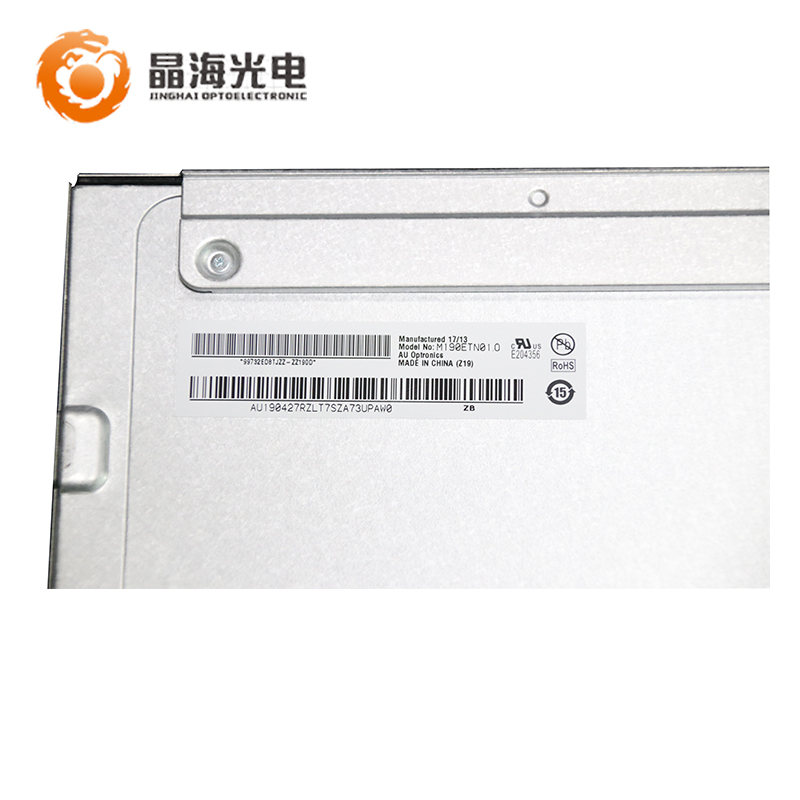

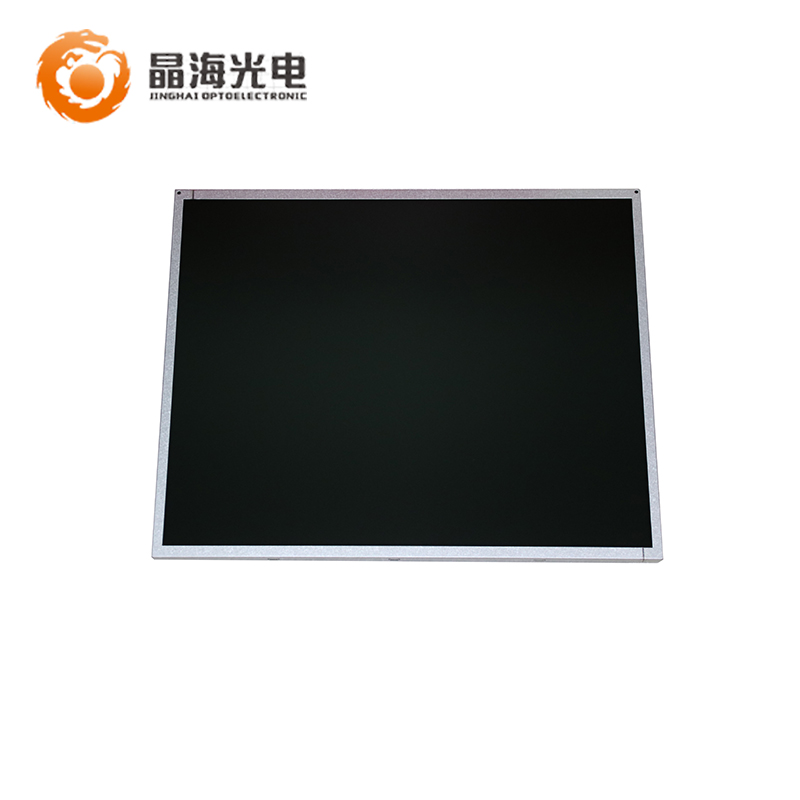

M190ETN01.0是一款采用a-Si TFT-LCD技术的19.0吋液晶模组产品，配有WLED背光，无背光驱动，无触摸。端子正装，表面雾面， TCO 7.0 Compliance。
显示详情：TN，常白显示，透射式液晶模组产品， 1000:1的透射对比度，响应时间为3.6/1.4 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit + Hi-FRC灰阶信号，可显示16.7M颜色，色彩饱和度达到72% (NTSC)。
背光方面：采用了11S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐使用：电脑 生产状态：量产中
一、友达19寸M190ETN01.0 基本参数 | |
制造商 | 友达/AUO |
产品型号 | M190ETN01.0 |
屏尺寸 | 19.0" |
分辨率 | 1280×1024 |
分辨率简称 | SXGA |
显示比例 | 5:04 |
像素排列 | RGB垂直条状 |
点距 | 0.098×0.294 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【电脑显示器】, |
显著特征 | 【广色域】, 【白光LED】, 【雾面】, 【广视角】, |
二、友达19寸M190ETN01.0光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 250 nits |
对比度 | 1000:01:00 |
颜色 | 16.7M |
色彩饱和度 | 72%NTSC |
响应时间 | 3.6/1.4 ms |
可视角度 | 80/80/85/85 |
白场色度 | X:0.313; Y:0.329 |
白场变动 | 1.25 |
扫描频率 | 60Hz |
反转扫描 | No |
信号类型大类 | LVDS |
接口类型 | LVDS |
信号接口定义 | BLE-6PINS-CCAACC |
驱屏电压 | 5.0V |
面板输入电流 | 0.53A |
信号接口类型 | 端子 |
信号接口品牌 | E&T |
信号接口脚距 | 1 mm |
信号接口脚数 | 6 pins |
三、友达19寸M190ETN01.0结构参数 | |
工作温度 | 0 °C ~ 50 °C |
存储温度 | -20°C ~ 60°C |
表面处理 | 雾面，Hard coating |
显示区域 | 376.32×301.06 mm |
可视区域 | 380.0×305.08 |
外形尺寸 | 396.00× 324.00×11.40 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | WLED |
灯管数量 | 11S4P pcs |
灯管形状 | 4串 |
背光寿命 | 30K Hours |
单一灯管电压 | 35.2V |
单一灯管电流 | 60mA |
内置灯管驱动器 | 无 |
背光接口类型 | 端子 |
背光接口品牌 | E |
背光接口型号 | 3707K-S06N-21R |
背光接口数量 | 1 pcs |
背光接口脚距 | 1.0 mm mm |
背光接口定义 | BLE-6PINS-CCAACC |
四、友达19寸M190ETN01.0包装及生产状态 | |
每箱数量 | 13 pcs |
包装箱尺寸 | 409×367×475 mm |
包装箱毛重 | 26.83 Kg |
