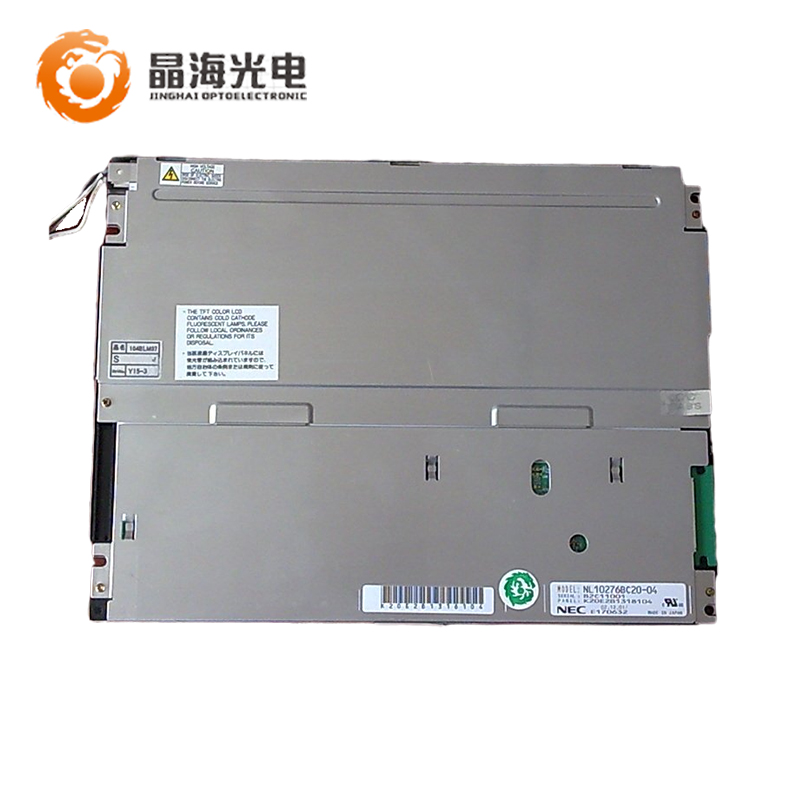

NL10276BC20-04是NEC液晶技术株式会社 (NEC，NEC) 推出的一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品。
显示详情：a-Si TFT-LCD技术的10.4吋液晶模组产品。
背光方面：2 pcs CCFL发光的侧入式光源(顶部)，不含背光驱动。NL10276BC20-04采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。
推荐使用：工业 生产状态：已停产
一、NEC液晶模组10.4寸NL10276BC20-04 基本参数 | |
制造商 | NEC/NEC |
产品型号 | NL10276BC20-04 |
屏尺寸 | 10.4" |
分辨率 | 1024×768 |
分辨率简称 | XGA |
显示比例 | 4:3 |
像素排列 | RGB垂直条状 |
点距 | 0.0685×0.2055 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【翻转显示】, |
二、NEC液晶模组10.4寸NL10276BC20-04光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 300 nits |
对比度 | 300:1 |
颜色 | 262K |
色彩饱和度 | 40%NTSC |
响应时间 | 15/40 ms |
可视角度 | 45/60/60/60 |
最佳视角 | 6 o'clock |
白场色度 | X:0.315; Y:0.340 |
白场变动 | 1.25 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | LVDS |
接口类型 | LVDS |
信号接口定义 | BLL-3PINS-LHH |
驱屏电压 | 3.3V |
面板输入电流 | 300mA |
信号接口类型 | 端子 |
信号接口品牌 | JST |
信号接口型号 | FI-SE20P-HFE |
信号接口脚距 | 4 mm |
信号接口脚数 | 3 pins |
三、NEC液晶模组10.4寸NL10276BC20-04结构参数 | |
工作温度 | 0 °C ~ 60 °C |
存储温度 | -20°C ~ 70°C |
表面处理 | Clear，Hard coating |
显示区域 | 210.432×157.824 mm |
可视区域 | 215.4×161.8 |
外形尺寸 | 243.00× 185.10×11.00 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | CCFL |
灯管数量 | 2 pcs |
灯管形状 | 直条 |
单一灯管电压 | 520V |
单一灯管电流 | 5mA |
灯管工作频率 | 60/65/70KHz （Min./Typ./Max.) |
灯管启动电压 | 850/1100V （Min.）（Ta=+25/0℃) |
内置灯管驱动器 | 无 |
背光接口类型 | 端子 |
背光接口品牌 | JST |
背光接口型号 | BHR-03VS-1 |
背光接口数量 | 1 pcs |
背光接口脚距 | 4.0 mm mm |
背光接口定义 | BLL-3PINS-LHH |
