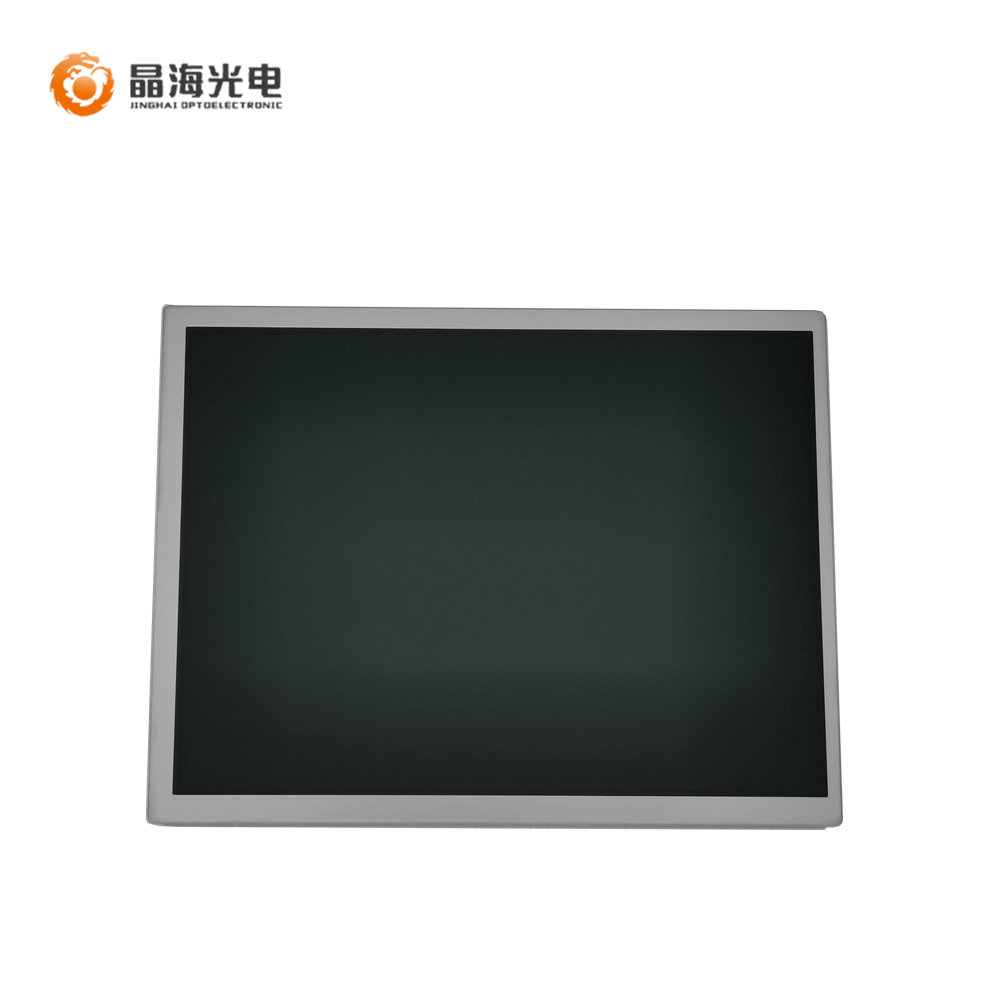

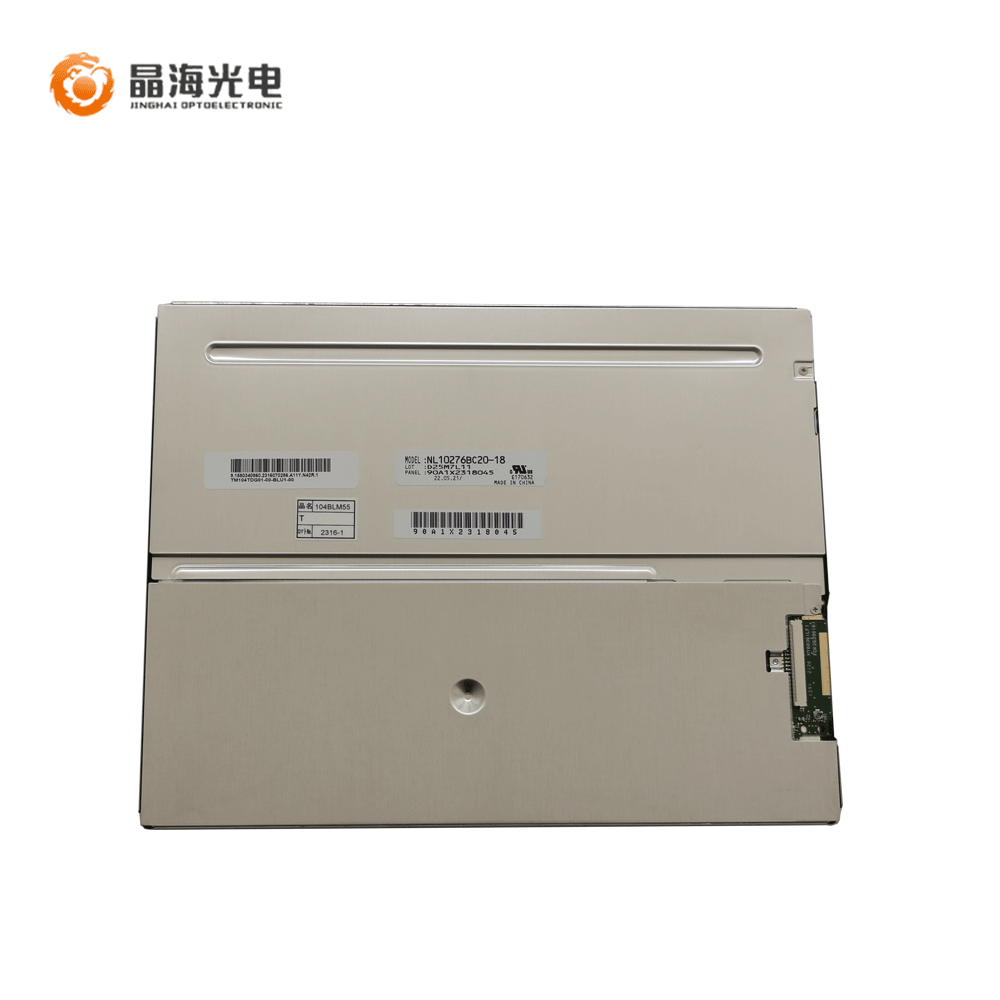

制 造 商 ：天马 品牌NEC

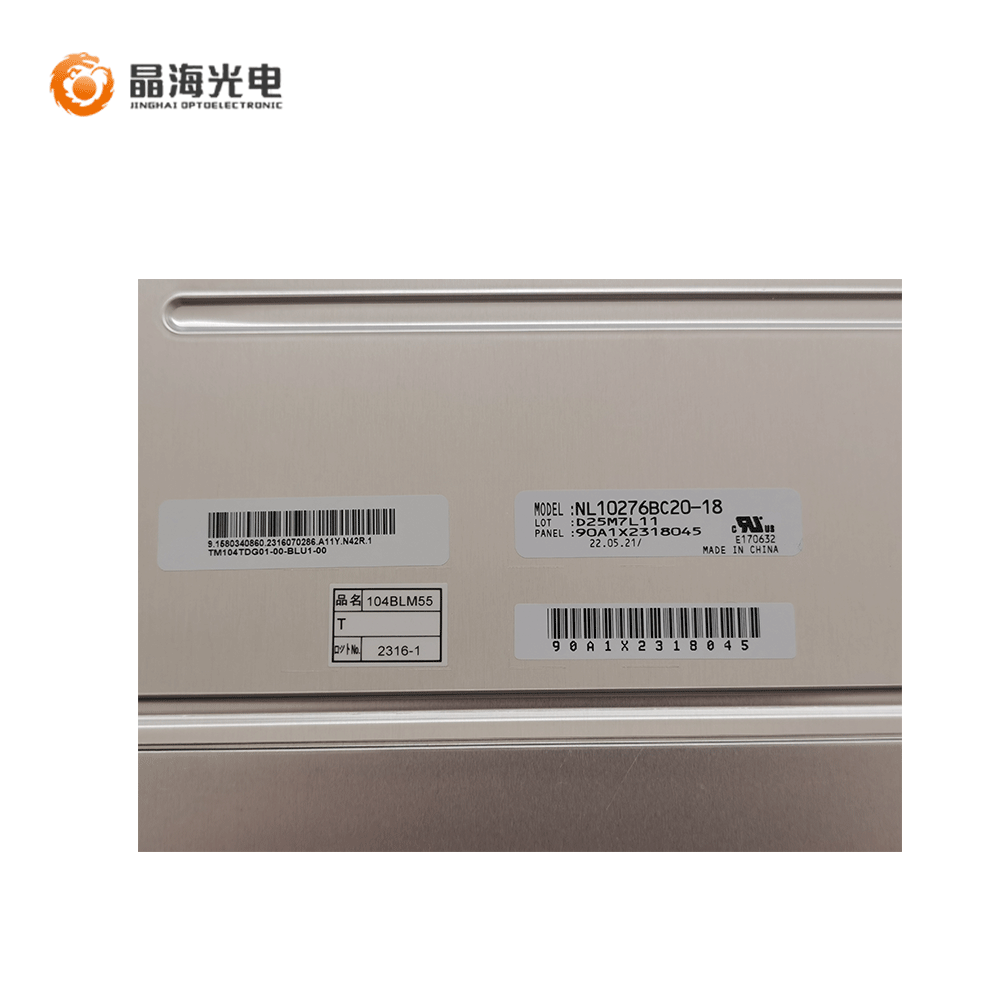

型 号 ：NL10276BC20-18
类 型 ：a-Si TFT-LCD , 液晶模组
对角尺寸 ：10.4"
存储温度 ：-30 ~ 80 °C
工作温度 ：-30 ~ 80 °C
抗振性能 ：2.0G (19.6 m/s²)
一、NEC液晶模组NL10276BC20-18 应用详情 | |
制 造 商 | 天马 品牌NEC |
型 号 | NL10276BC20-18 |
类型 | a-Si TFT-LCD , 液晶模组 |
对角尺寸 | 10.4" |
存储温度 | -30 ~ 80 °C |
工作温度 | -30 ~ 80 °C |
抗振性能 | 2.0G (19.6 m/s²) |
二、NEC液晶模组NL10276BC20-18 结构详情 | |
解 析 度 | 1024(RGB)×768, XGA |
点 间 距 | (mm)0.0685×0.2055 (H×V) |
像素排列 | RGB垂直条状 |
像素间距 | (mm)0.2055×0.2055 (H×V) [123PPI] |
显示区域 | (mm)210.4(H) × 157.8(V) |
开口区域 | (mm)215.4(H) × 161.8(V) |
外观尺寸 | (mm)228(H) × 178.5(V) |
外观厚度 | (mm)8.7±0.5 |
物理形状 | 平面矩形 |
| 宽 高 比 | 4:3 (H:V) |
风景肖像 | 风景模式 |
安装方式 | Side mounting holes (4-M2) on left, right bezel |
重 量 | 380/400g (Typ./Max.) |
表面处理 | Clear，Hard coating (3H) |
三、NEC液晶模组NL10276BC20-18 光学详情 | |
显示亮度 | 400 cd/m² (Typ.) |
对 比 度 | 900:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
显示模式 | TN，常白显示，透射式 |
推荐视角 | 6 o'clock |
响应时间 | (ms)3/15 (Typ.)(Tr/Td) |
白色坐标 | Wx:0.313; Wy:0.329 |
支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色 温 | 6485K |
亮度均匀性 | 1.25/1.40 (Typ./Max.)(5 points) |
| NTSC比值 | 38% |
| sRGB覆盖率 | 54% |
| Adobe RGB覆盖率 | 40% |
| DCI-P3覆盖率 | 40% |
| Rec.2020覆盖率 | 29% |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、NEC液晶模组12.1寸NL8060BC31-28D 电子详情 | |
帧 频 率 | 60Hz |
翻转扫描 | 翻转 (180°) |
功率总耗 | 4.8W (Typ.) |
五、NEC液晶模组NL10276BC20-18 信号详情 | |
电压供应 | 3.3V (Typ.) |
电流供应 | 450/780mA (Typ./Max.) |
信号类型 | LVDS (1 ch, 6/8-bit) |
六、NEC液晶模组NL10276BC20-18 光源详情 | |
光源类型 | WLED |
光源寿命 | 70K (Typ.) 小时 |
电压供应 | 24.3/27.8/31.4V (Min./Typ./Max.) |
电流供应 | 60/66mA (Typ./Max.) |
