三菱7.8寸(AA078AA01)LCD液晶显示屏,液晶屏产品信息-晶海光电_7.8”_

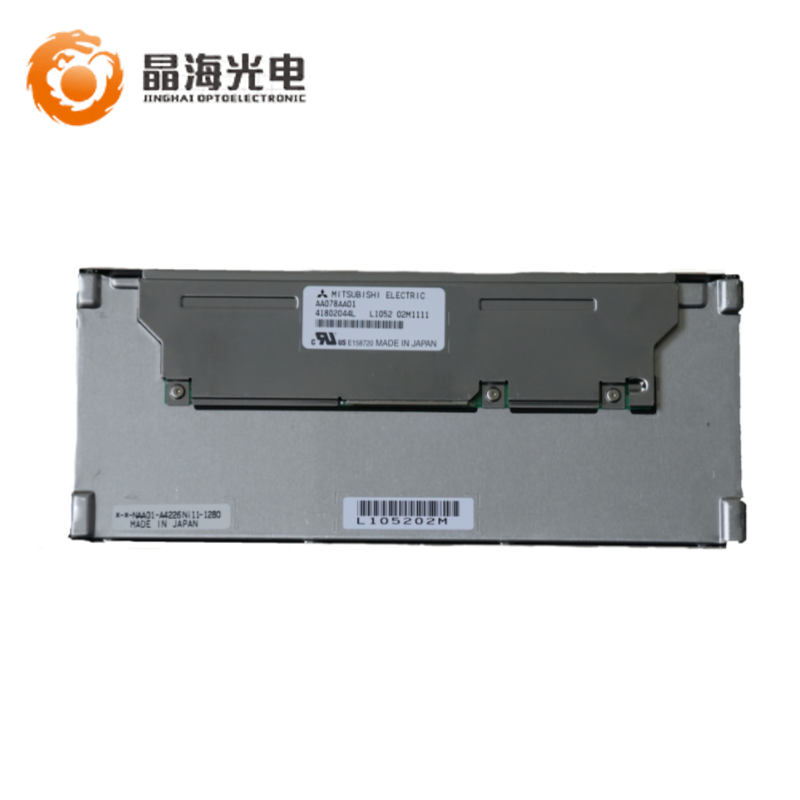

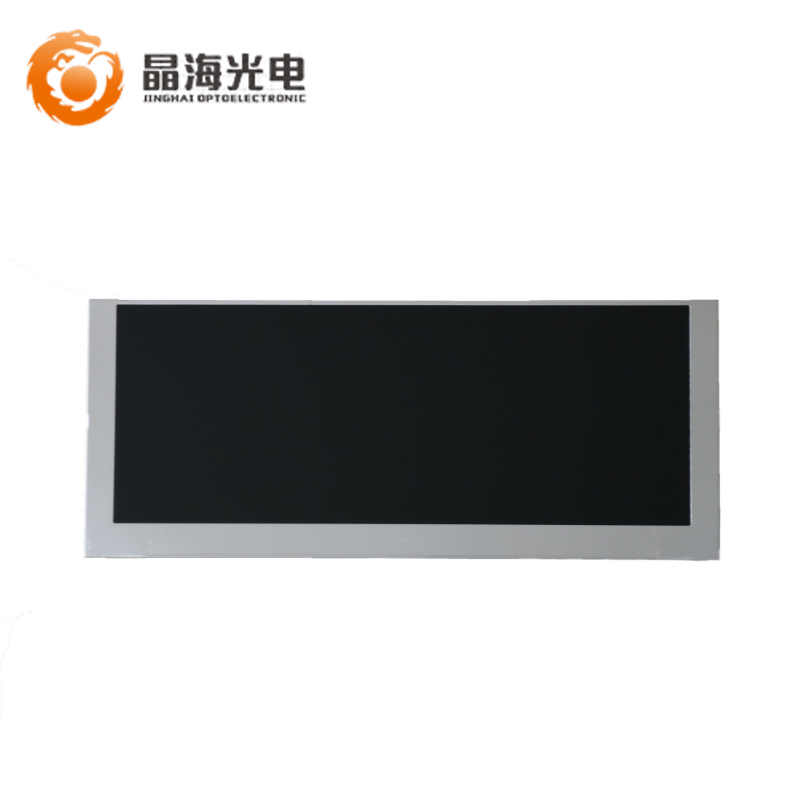

AA078AA01

AA078AA01

AA078AA01是一款7.8英寸a-Si TFT-LCD液晶模组产品,配有WLED背光,含LED驱动器背光驱动,无触摸。耐振动性为1.0G (9.8 m/s²)。180度翻转显示,6/8位灰阶可选,表面雾面, NCM。

显示详情:SWV,常黑显示,透射式液晶模组产品,1000:1的透射对比度,响应时间为12/12 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit / 8-bit灰阶信号,可显示262K/16.7M颜色,色彩饱和度达72% (NTSC)。

背光详情:采用了WLED发光的侧入式光源,光源的使用寿命为100K小时,含LED驱动器。采用端子连接,驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz

推荐应用:工业;     生产状态:量产中。


服务热线
0755-29176253

产品详情 在线留言

一、三菱液晶模组7.8寸AA078AA01 应用详情

液晶品牌

三菱MITSUBISHI

型号名称

AA078AA01

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

7.8 inch   (8.5 inch 8/15切割)

工作温度

-30 ~ 80 °C

存储温度

-30 ~ 80 °C

R o H S

 RoHS Compliance

二、三菱液晶模组7.8寸AA078AA01 光学详情

亮度(cd/m2)

500 (Typ.)

对 比 度

1000 : 1 (Typ.) (透射)

最佳角度

全视角

响应速度

12/12 (Typ.)(Tr/Td) (ms)

可视角度

85/85/85/85 (Typ.)(CR≥10)

光学模式

SWV,常黑显示,透射式

颜色数量

262K/16.7M (6-bit / 6-bit + Hi-FRC)

色    域

72% NTSC (CIE1931)

三、三菱液晶模组7.8寸AA078AA01 结构详情

分 辨 率

800(RGB)×300

像素配置

RGB垂直条状

点 间 距

(W×H) 0.077×0.231 mm

像素间距

(W×H) 0.231×0.231 mm

显示尺寸

184.8(W)×69.3(H) mm

外观尺寸

207(W)×86(H) mm

外观厚度

10.0 mm

物理形状

平面矩形

风景肖像

风景模式

宽 高 比

(W:H) 8:3

液晶重量

200g (Typ.)

表面处理

雾面,Hard coating (3H)

四、三菱液晶模组7.8寸AA078AA01 电子详情

刷新频率

60Hz

翻转扫描

翻转 (180°)

功率总耗

5.3W (Typ.)

五、三菱液晶模组7.8寸AA078AA01 信号详情

输入电压

12.0V (Typ.)

信号接口

LVDS (1 ch, 6/8-bit)

六、三菱液晶模组7.8寸AA078AA01 发光详情

灯管类型

WLED

背光位置

侧入式光源

背光寿命

100K(Typ.) (Hours)

背光驱动

含LED驱动器

输入电压

12.0V (Typ.)
