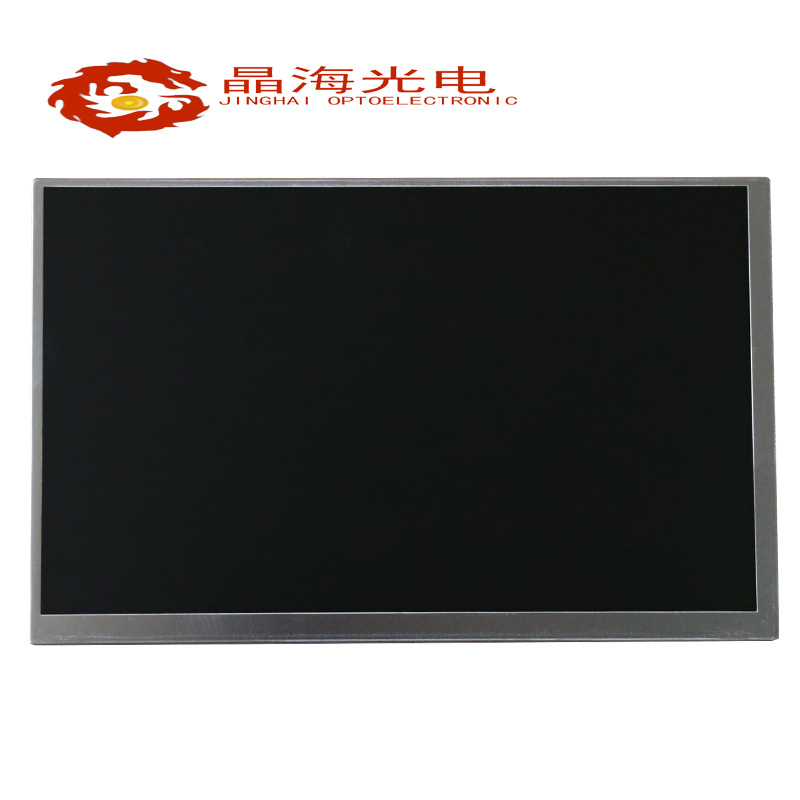

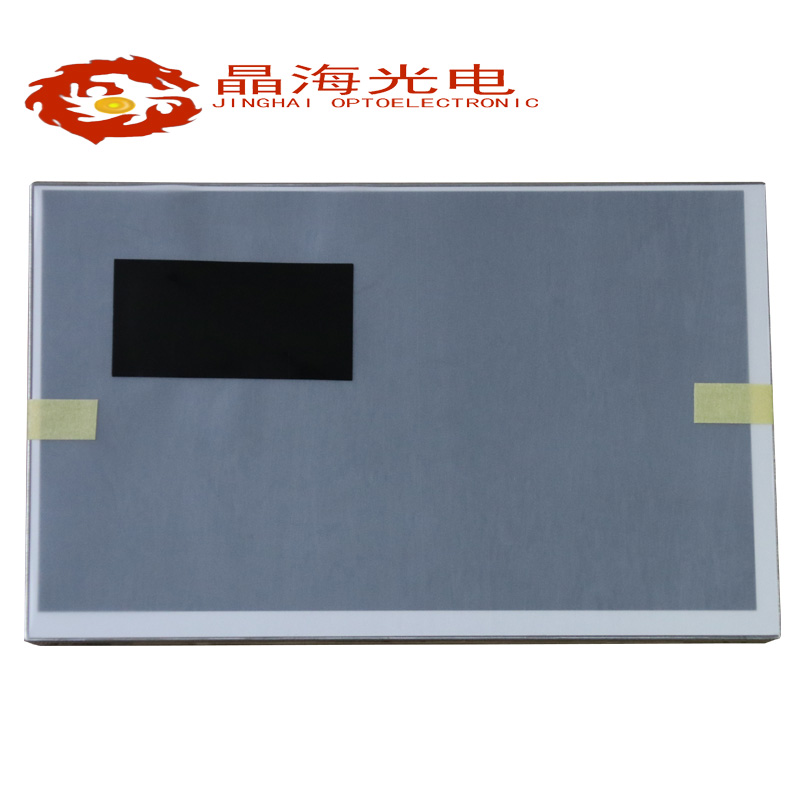

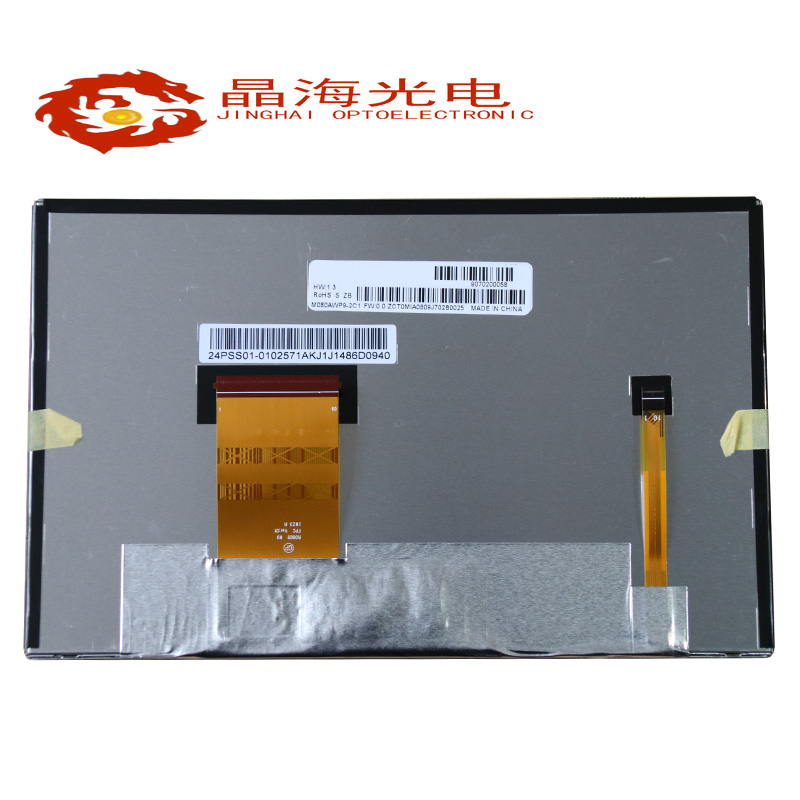

龙腾8寸M080AWP9-2C1为订制车载显示液晶屏，性能稳定耐低温-35度耐高温85度，亮度1000流明白天户可视，可用于各种极端环境显示。
一、龙腾8寸液晶模组M080AWP9-2C1应用详情 | |
制 造 商 | 龙腾 IVO |
液晶型号 | M080AWP9-2C1 |
液晶类型 | a-Si TFT-LCD , 液晶模组 |
应用产品 | 车载显示，工业设备显示，医疗显示 |
对角尺寸 | 8寸 |
型号别名 | M080AWP9 R2 |
存储温度 | -40 ~ 95 °C |
工作温度 | -30 ~ 85 °C |
RoHS认证 | RoHS Compliance |
二、龙腾8寸液晶模组M080AWP9-2C1 结构详情 | |
解 析 度 | 800(RGB)×480 , WVGA |
点 间 距 | 0.0736×0.2070 (H×V)(mm) |
像素排列 | RGB垂直条状 |
像素间距 | 0.219×0.219 (H×V)(mm) |
显示区域 | 175.20(H) × 105.12(V)(mm) |
开口区域 | 177.4(H) × 107.52(V)(mm) |
外观尺寸 | 187.4(H) × 118.05(V)(mm) |
外观厚度 | 6.13/7.18 (Typ./Max.)(mm) |
物理形状 | 平面矩形 |
宽 高 比 | 15:9 (H:V) |
风景肖像 | 风景模式 |
安装方式 | Without |
液晶重量 | 195/215g (Typ./Max.) |
表面处理 | - |
三、龙腾8寸液晶模组M080AWP9-2C1 光学详情 | |
显示亮度 | 1000 cd/m2 (Typ.) |
对 比 度 | 1000:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) |
显示模式 | TN，常白显示，透射式 |
推荐视角 | - |
响应时间 | 13 (Typ.)(Tr+Td) |
白色坐标 | Wx:0.313; Wy:0.329 |
支持颜色 | 262K (6-bit) |
液晶色域 | 6485K |
亮度均匀 | - |
NTSC比值 | 76% |
SRGB覆盖率 | 97% |
Adobe RGB覆盖率 | 78% |
DCI-P3覆盖率 | 79% |
Rec.2020覆盖率 | 57% |
色域说明sRGB | (Rec.709, BT.709), Rec.2020 |
显示性能 | 室外可视性 |
龙腾8寸液晶模组M080AWP9-2C1电子详情 | |
帧 频 率 | 60Hz |
翻转扫描 | 翻转 (水平/垂直) |
功率总耗 | 4.1W (Max.) |
四、龙腾8寸液晶模组M080AWP9-2C1 信号详情 | |
信号电压 | 3.3/10.6/22/-7.0V (Typ.)(VCC/VDDA/VGH/VGL) |
电流供应 | 10.55/12.65/0.34/0.34mA (Typ.)(ICC/IDDA/IGH/IGL) |
信号类型: Parallel RGB (1 ch, 6-bit) | |
逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
接口品牌 | - |
接口型号 | - |
接口脚距 | 0.5 mm |
接口脚数 | 60 pins |
接口数量 | 1 pcs |
五、龙腾8寸液晶模组M080AWP9-2C1 光源详情 | |
光源特征 | WLED |
数 量 | 7S3P |
形 状 | 3串 |
光源寿命 | 30K(Min.) Hours |
光源位置 | 侧入式光源 |
灯管电压 | 18.9/23.8V (Min./Max.) |
电流供应 | 55mA (Typ.) |
功率消耗 | 3.92W (Max.) |
接口品牌 | - |
接口型号 | - |
接口脚距 | - |
接口脚数 | 10 pins |
接口数量 | 1 pcs |
脚 定 义 | - |
六、龙腾8寸液晶模组M080AWP9-2C1包装详情 | |
装箱数量 | 40 pcs / box |
包装重量 | 14KG |
包装尺寸 | 52.5x38x26 |
