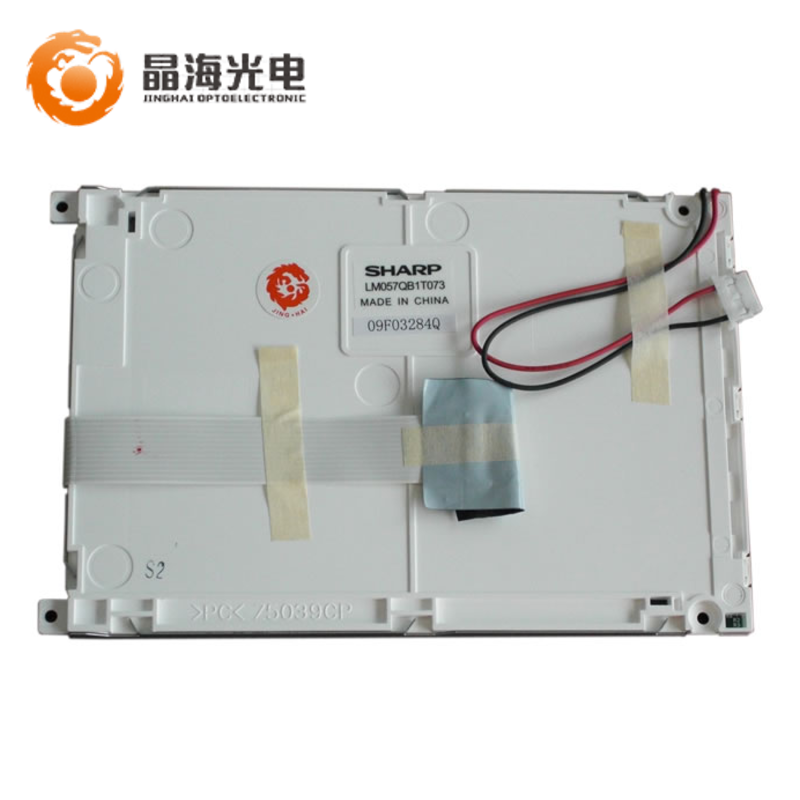

晶海光电长期供应夏普5.7寸液晶屏(LM057QB1T073),具有LCD液晶屏的价格、尺寸、分辨率、亮度等详细信息规格书。
一、夏普LM057QB1T073 基本参数 | |
制造商 | 夏普/SHARP |
产品型号 | LM057QB1T073 |
屏尺寸 | 5.7" |
分辨率 | 320×240 |
分辨率简称 | QVGA |
显示比例 | 4:3 |
像素排列 | 矩形 |
点距 | 0.360×0.360 mm |
产品组成 | 液晶屏, |
面板类型 | STN-LCD |
主要用途 | 【工业】, |
显著特征 | 【白光LED】, 【自带LED驱动】, |
二、夏普LM057QB1T073光电参数 | |
显示模式 | STN，蓝模-负显，透射式 |
亮度 | 150 nits |
对比度 | 6:1 |
颜色 | 单色 |
色彩饱和度 | -1% |
响应时间 | 190/210 (Tr/Td) ms |
可视角度 | 25/40/40/40(上/下/左/右) |
最佳视角 | 6 o'clock |
扫描频率 | 80Hz |
反转扫描 | No |
信号类型大类 | Parallel |
接口类型 | Parallel |
信号接口定义 | BDE-3PINS-VNG |
驱屏电压 | 5.0/21.9V (VDD/VEE) |
面板输入电流 | 1.2/3.5mA (IDD/IEE) |
信号接口类型 | 端子 |
信号接口品牌 | JST |
信号接口脚距 | 4 mm |
信号接口数量 | 1 pcs |
信号接口脚数 | 3 pins |
三、夏普LM057QB1T073结构参数 | |
工作温度 | 0 °C ~ 45 °C |
存储温度 | -25°C ~ 60°C |
显示区域 | 115.17×86.37 mm |
可视区域 | 121.0×91.6 |
外形尺寸 | 166.00× 109.00×7.50 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | WLED |
灯管数量 | 1S6P pcs |
灯管形状 | 并联 |
背光寿命 | 24K Hours |
单一灯管电压 | 3.4V |
单一灯管电流 | 120mA |
内置灯管驱动器 | 含LED驱动模块 |
背光接口类型 | 端子 |
背光接口品牌 | JST |
背光接口型号 | BHR-03VS-1 |
背光接口数量 | 1 pcs |
背光接口脚距 | 4.0 mm mm |
背光接口定义 | BDE-3PINS-VNG |
四、夏普LM057QB1T073包装及生产状态 | |
开始量产时间 | 2007/8/23 |
