产品应用：车载显示、广告机

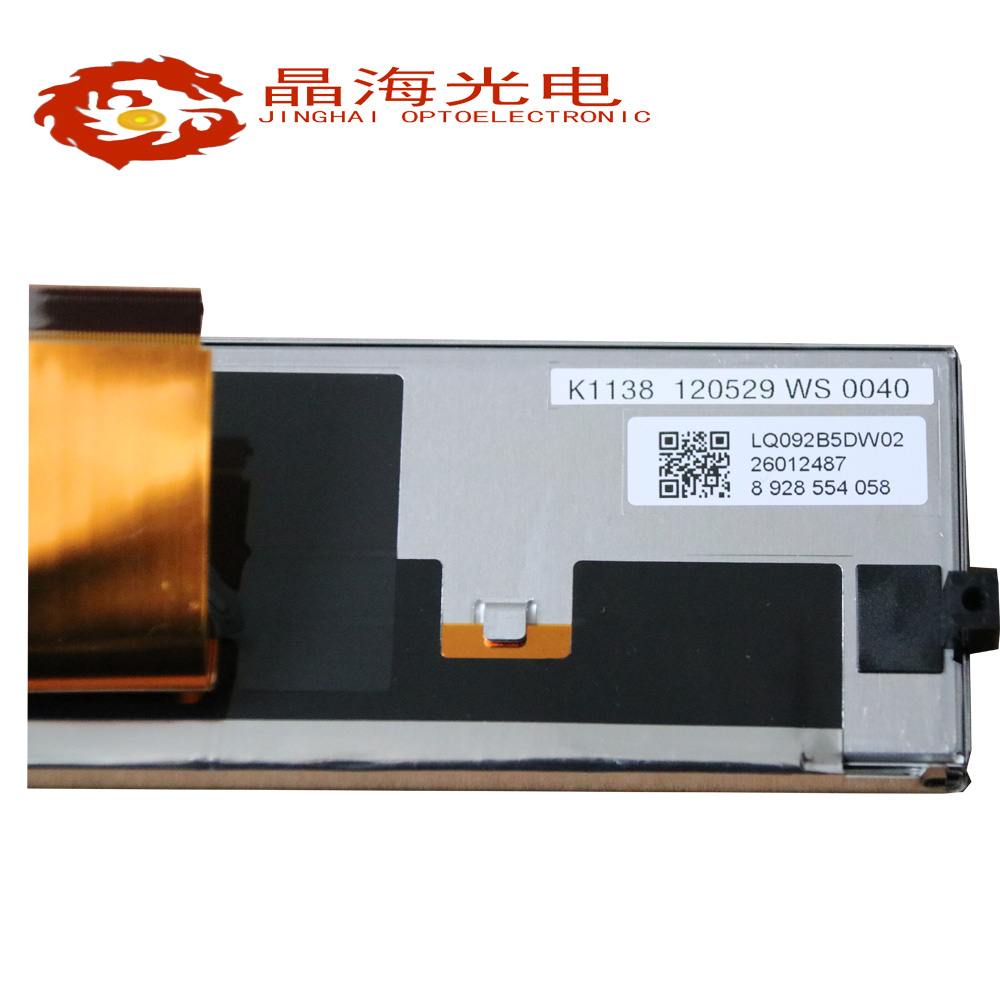

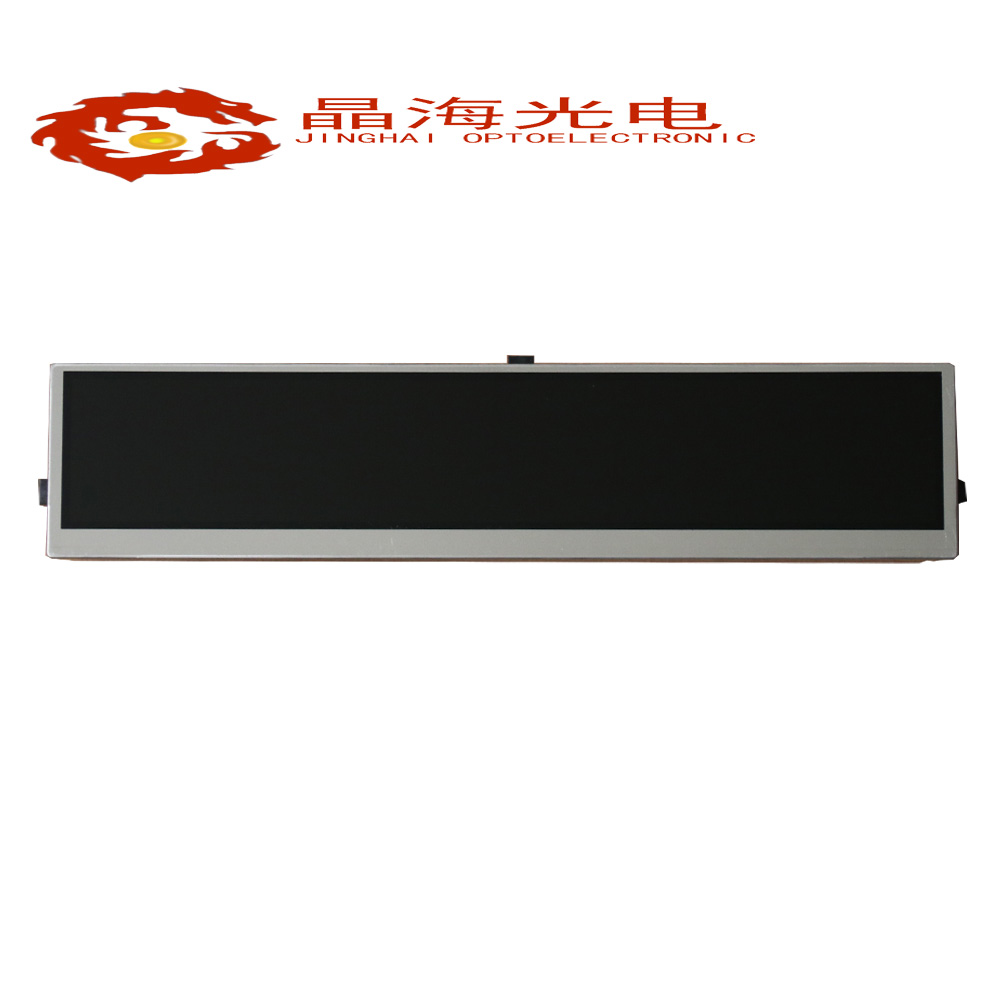

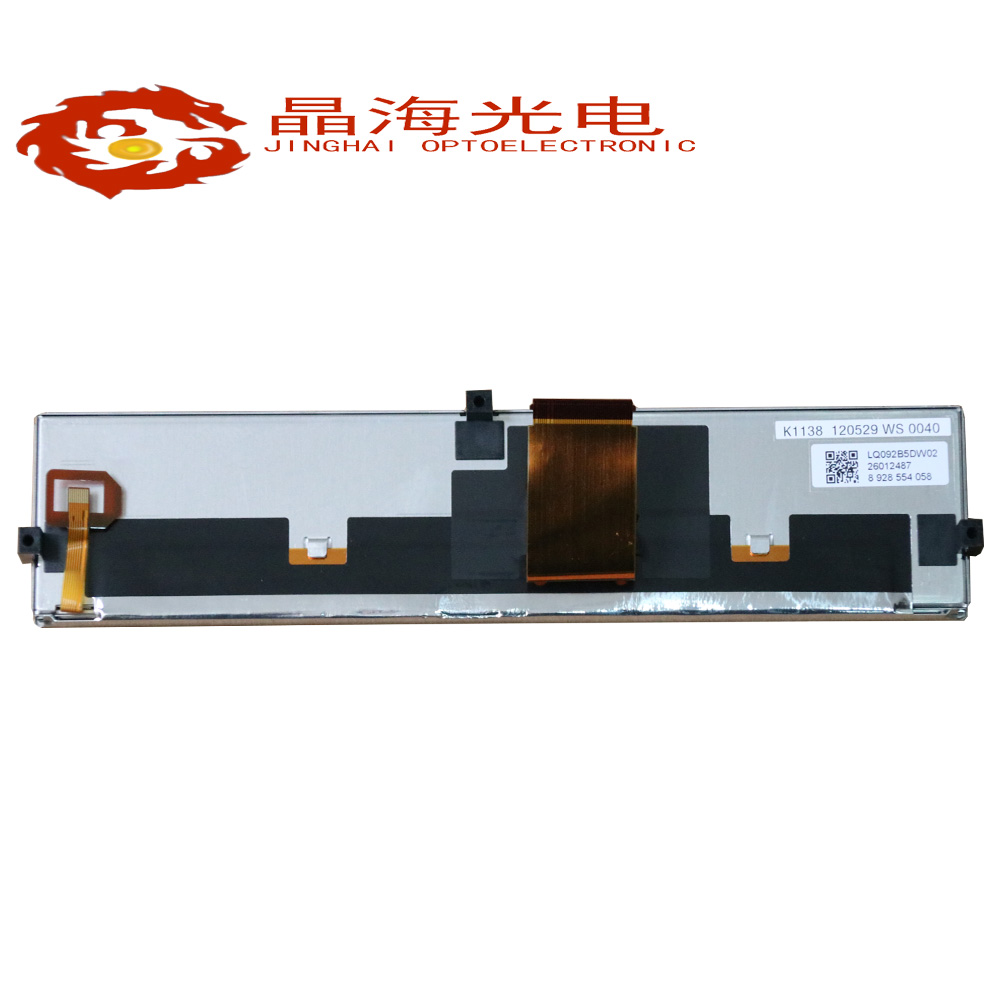

一、夏普液晶9.2寸LQ092B5DW02 应用详情 | |
面板品牌 | 夏普 SHARP |
面板型号 | LQ092B5DW02 |
面板尺寸 | 9.2英寸 |
面板类型 | a-Si TFT-LCD , 液晶模组 |
存储温度 | -40 ~ 90 °C |
RoHS状态 | RoHS Compliance |
二、夏普液晶9.2寸LQ092B5DW02 结构详情 | |
像素数量 | 960(RGB)×160 |
点 间 距 | 0.080×0.240 mm (H×V) |
像素布局 | RGB垂直条状 |
像素间距 | 0.240×0.240 mm (H×V) |
显示区域 | 230.4×38.4 mm (H×V) |
可视区域 | 234.6×42.6 mm (H×V) |
外观尺寸 | 242×52.83 mm (H×V) |
外观厚度 | 8.3/10.8 (Typ./Max.) mm |
外观形状 | 平面矩形 |
风景肖像 | 风景模式 |
宽 高 比 | >3:1 (H:V) |
安装孔位 | Rear mounting Pole (3-Φ2) |
液晶重量 | 170±10g |
表面处理 | 雾面 |
三、夏普液晶9.2寸LQ092B5DW02 光学详情 | |
面板亮度 | 1050 cd/m2 (Typ.) |
对 比 度 | 1000 1 (Typ.) (透射) |
光学模式 | ASV，常黑显示，透射式 |
最佳视角 | 全视角 |
反应时间 | 8/6 (Typ.)(Tr/Td) ms |
白色色度 | Wx |
0.304; Wy | 0.325 |
显示颜色 | 262K (6-bit) |
亮度变动 | 1.35/1.40 (Typ./Max.)(9 points) |
室外可视 | 是 |
四、夏普液晶9.2寸LQ092B5DW02 电子详情 | |
工作频率 | 60Hz |
翻转扫描 | 翻转 (水平) |
时序控制 | (T-CON)Embedded T-CON |
五、夏普液晶9.2寸LQ092B5DW02 背光详情 | |
灯管类型 | WLED |
背光数量 | 6S4P |
灯管寿命 | 10K(Min.) (Hours) |
灯管形状 | 4串 |
灯管寿命 | 10K(Min.) (Hours) |
位置 | 侧入式光源 |
电压输入 | 18.9/20.4V (Typ./Max.) |
电流输入 | 60/65mA (Typ./Max.) |
背光功耗 | 4.54W (Typ.) |
接口类型 | FPC |
接口间距 | 0.5 mm |
接口脚数 | 10 pins |
接口数量 | 1 pcs |
六、夏普液晶7.5寸LQ092B5DW02 信号详情 | |
信号系统 | Parallel RGB (1 ch, 6-bit) |
电压输入 | 3.3/13.4/25.0/-8.0V (Typ.)(VSHD/VSHA/VGH/VGL) |
电流输入 | 8.0/23.0/0.4/0.4mA (Typ.)(ISHD/ISHA/IGH/IGL) |
接口类型 | FPC |
接口品牌 | 型号 |
脚 间 距 | 0.5 mm |
接口脚数 | 50 pins |
接口数量 | 1 pcs |
七、夏普液晶7.5寸LQ092B5DW02 包装详情 | |
包装数量 | 30 pcs / 箱 |
重量 | 6.6 Kgs |
包装尺寸 | (L×W×H) 573×373×203 mm |
