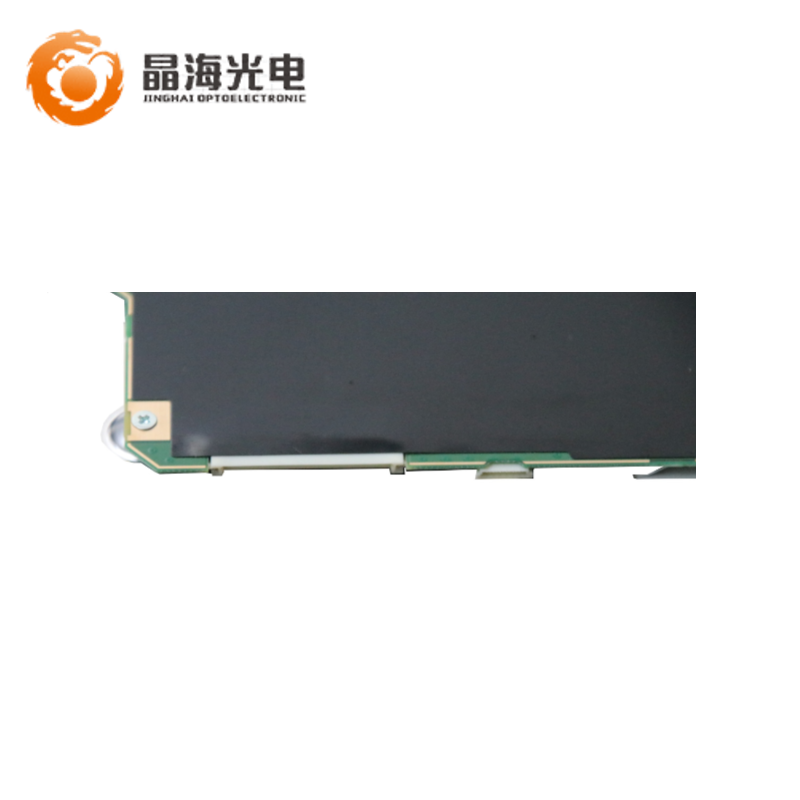

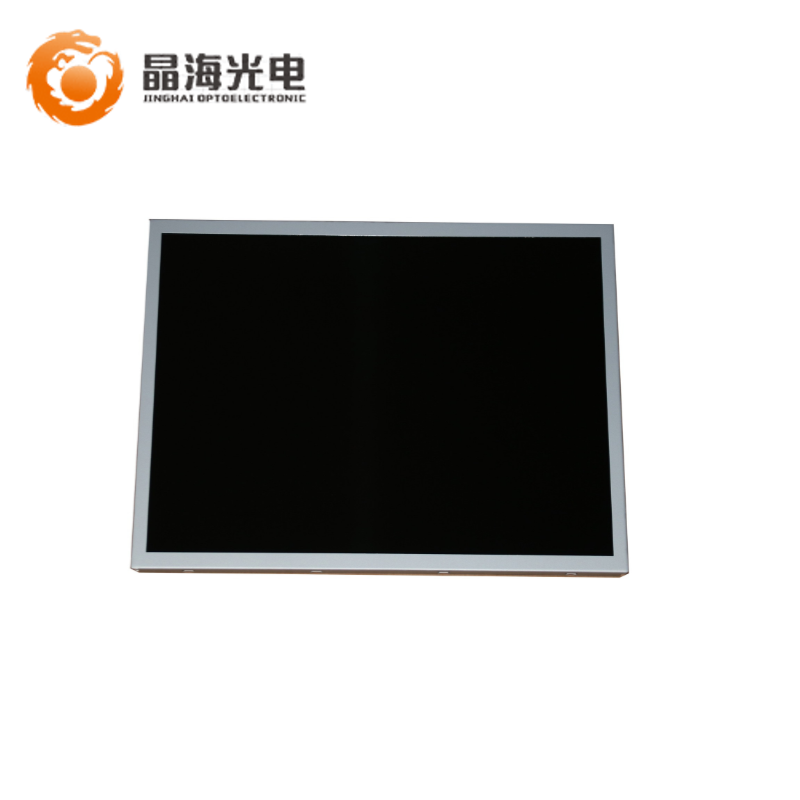

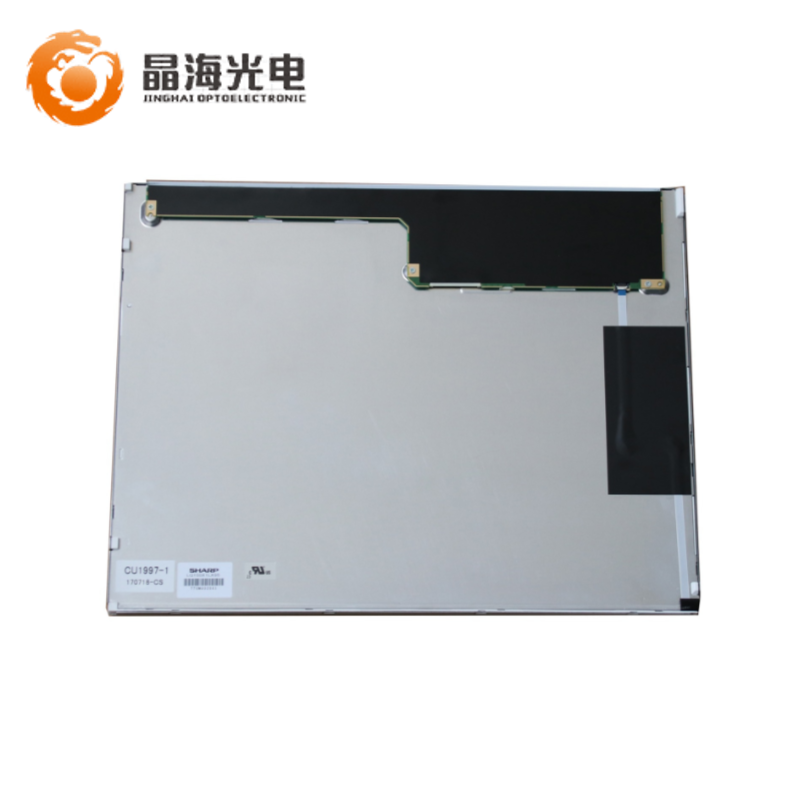

晶海光电长期供应夏普15寸液晶屏(LQ150X1LX95),具有LCD液晶屏的价格、尺寸、分辨率、亮度等详细信息规格书。
一、夏普液晶模组15寸LQ150X1LX95 应用详情 | |
制 造 商 | 夏普SHARP |
液晶型号 | LQ150X1LX95 |
液晶类型 | 液晶模组 a-Si TFT-LCD |
应用产品 | 工业医疗影像 |
对角尺寸 | 15.0" |
存储温度 | -25 ~~ 70 °C |
工作温度 | -20 ~~ 70 °C |
RoHS | √RoHS |
抗振性能 | 1.0G (9.8 m/s2) |
二、夏普液晶模组15寸LQ150X1LX95 结构详情 | |
解 析 度 | 1024(RGB)×768 , XGA |
像素排列 | RGB垂直条状 |
点 间 距 | 0.099×0.297 (H×V)(mm) |
像素间距 | 0.297×0.297 (H×V)(mm) |
显示区域 | 304.128(H) × 228.096(V)(mm) |
开口区域 | 307.4(H) × 231.3(V)(mm) |
外观尺寸 | 326.5(H) × 253.5(V)(mm) |
外观厚度 | 9.6±0.5(mm) |
物理形状 | 平面矩形 |
宽 高 比 | 4:3 (H:V) |
风景肖像 | 风景模式 |
安装方式 | Side mounting holes (4-M3) on left, right bezel |
液晶重量 | 950g (Max.) |
表面处理 | 雾面 (Haze 3%)，Hard coating (3H) |
三、夏普液晶模组15寸LQ150X1LX95 光学详情 | |
显示亮度 | 400 cd/m2 (Typ.) |
对 比 度 | 1500:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
显示模式 | ASV，常黑显示，透射式 |
最佳视角 | 全视角 |
响应时间 | 35 (Typ.)(Tr+Td)(ms) |
白色坐标 | Wx:0.300; Wy:0.325 |
支持颜色 | 16.2M (6-bit + FRC) |
液晶色域 | 70% NTSC (CIE1931) |
亮度均匀 | 1.33 (Max.)(5 points) |
四、夏普液晶模组15寸LQ150X1LX95 电子详情 | |
帧 频 率 | 60Hz |
翻转扫描 | 翻转 (180°) |
五、夏普液晶模组15寸LQ150X1LX95 信号详情 | |
信号电压 | 3.3V (Typ.) |
信号电流 | 380/500mA (Typ./Max.) |
信号类型 | LVDS (1 ch, 8-bit) |
接口品牌 | 广濑电机 |
接口型号 | DF14-20P-1.25H(56) |
接口数量 | 1 pcs |
接口脚数 | 20 pins |
接口脚距 | 1.25 mm |
脚 定 义 | LVDS-20P1C8B-010G |
六、夏普液晶模组15寸LQ150X1LX95 光源详情 | |
光源类型 | WLED |
灯条位置 | 侧入式光源 |
灯条寿命 | 70K(Typ.) (Hours) |
接口品牌 | 日压端子 |
接口型号 | SM06B-SHLS-TF |
灯条数量 | 1 pcs |
接口脚数 | 6 pins |
接口脚距 | 1.0 mm |
背光驱动: 含LED驱动器 | |
驱动电压 | 12.0±1.8V |
电流供应 | 0.73/1.1A (Typ./Max.) |
七、夏普液晶模组15寸LQ150X1LX95 包装详情 | |
包装数量 | 10 pcs / 箱 |
整箱重量 | 10.5 Kgs |
外箱尺寸 | 435×343×341 mm (L×W×H) |
