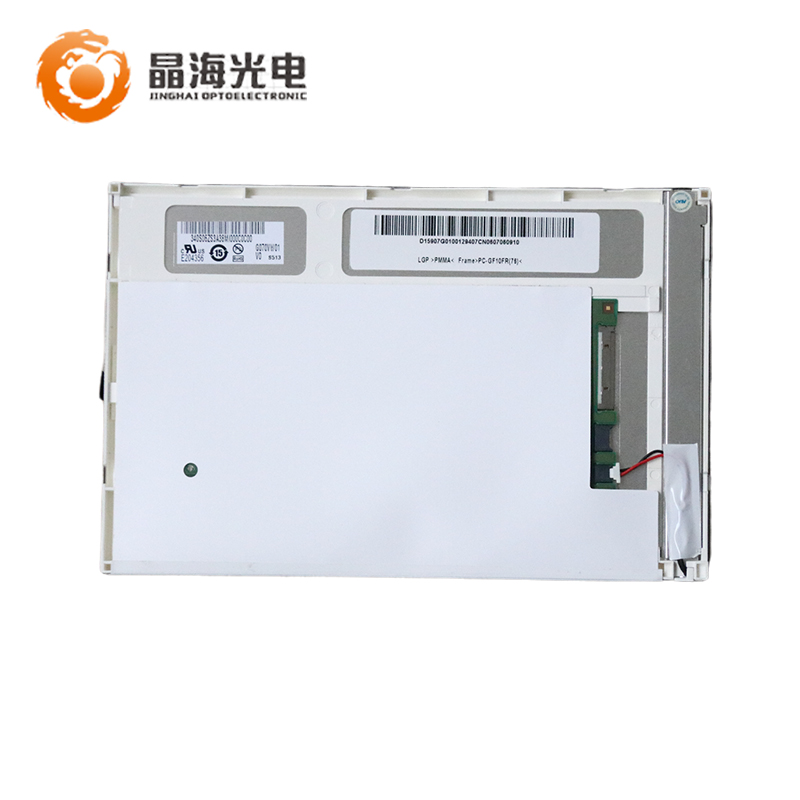

G070VW01 V0 (别名: G070VW01 V.0, G070VW01.0)是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，配有WLED背光，含LED驱动器背光驱动，无触摸。表面雾面，耐振动性为1.5G (14.7 m/s²)。
显示详情：TN，常白显示，透射式液晶模组产品， 750:1的透射对比度，响应时间为20/10 (Typ.)(Tr/Td) ms。每个像素点采用了6-bit / 6-bit + FRC灰阶信号，可显示262K/16.2M颜色，色彩饱和度达到60% (NTSC)。
背光方面：采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz
推荐使用：工业 生产状态：量产中
一、友达7寸G070VW01-V0 基本参数 | |
制造商 | 友达/AUO |
产品型号 | G070VW01-V0 |
屏尺寸 | 7.0" |
分辨率 | 800×480 |
分辨率简称 | WVGA |
显示比例 | 15:9 |
像素排列 | RGB垂直条状 |
点距 | 0.0635×0.1905 mm |
产品组成 | 液晶屏, |
面板类型 | a-Si TFT-LCD |
主要用途 | 【工业】, |
显著特征 | 【灰阶可选】, 【白光LED】, 【翻转显示】, 【自带LED驱动】, 【雾面】, 【广视角】, 【宽温】, |
二、友达7寸G070VW01-V0光电参数 | |
显示模式 | TN，常白显示，透射式 |
亮度 | 400 nits |
对比度 | 750:1 |
颜色 | 262K/16.2M |
色彩饱和度 | 60%NTSC |
响应时间 | 20/10 ms |
可视角度 | 80/80/80/80 |
白场色度 | X:0.310; Y:0.330 |
白场变动 | 1.30 |
扫描频率 | 60Hz |
反转扫描 | 翻转 |
信号类型大类 | LVDS |
接口类型 | LVDS |
信号接口定义 | LVDS-20P1C8B-140A |
驱屏电压 | 3.3V |
面板输入电流 | 0.24A |
信号接口类型 | 端子 |
信号接口品牌 | E&T |
信号接口型号 | DF19LA-20P-1H |
信号接口脚距 | 1.25 mm |
信号接口数量 | 1 pcs |
信号接口脚数 | 4 pins |
三、友达7寸G070VW01-V0结构参数 | |
工作温度 | -30 °C ~ 85 °C |
工作湿度 | 5% ~ 90% |
存储温度 | -30°C ~ 85°C |
存储湿度 | 5% ~ 90% |
表面处理 | 雾面，Hard coating |
显示区域 | 152.40×91.44 mm |
可视区域 | 155.2×94.24 |
外形尺寸 | 170.00× 111.00×7.50 mm |
触摸屏 | 无 |
灯管位置 | 侧入式光源 |
背光类型 | WLED |
背光寿命 | 50K Hours |
单一灯管电压 | 32V |
单一灯管电流 | 80mA |
内置灯管驱动器 | 含LED驱动模块 |

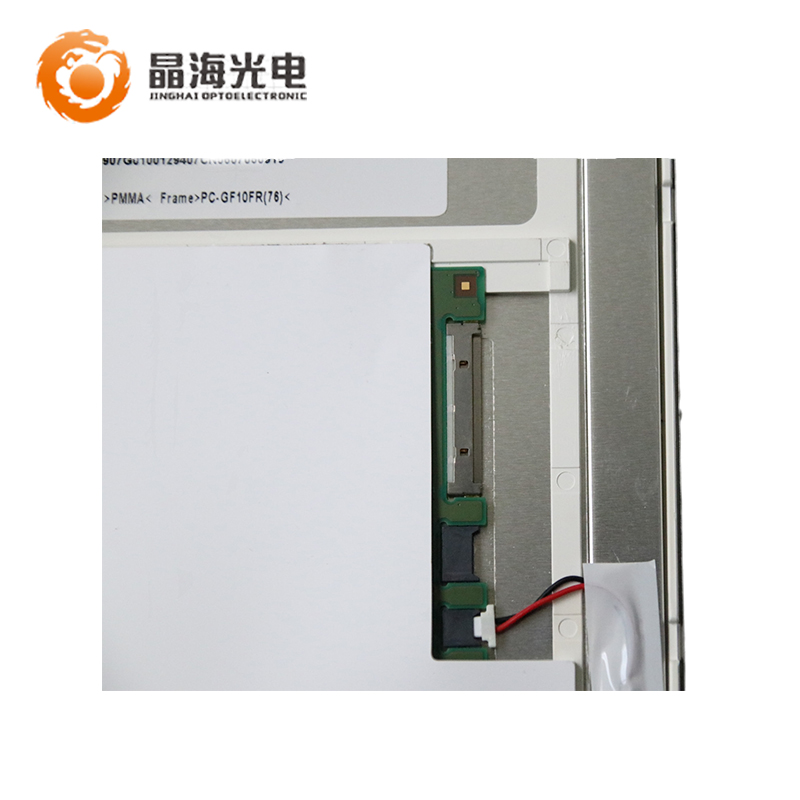

背光接口类型 | 端子 |
背光接口品牌 | E&T |
背光接口型号 | 3808K-F04N-02R |
背光接口数量 | 1 pcs |
背光接口脚距 | 1.25 mm mm |
背光接口定义 | LVDS-20P1C8B-140A |
四、友达7寸G070VW01-V0包装及生产状态 | |
每箱数量 | 60 pcs |
包装箱尺寸 | 434×377×264 mm |
包装箱毛重 | 14.4 Kg |
开始量产时间 | 2009,Q2 |
