产品应用：工业显示

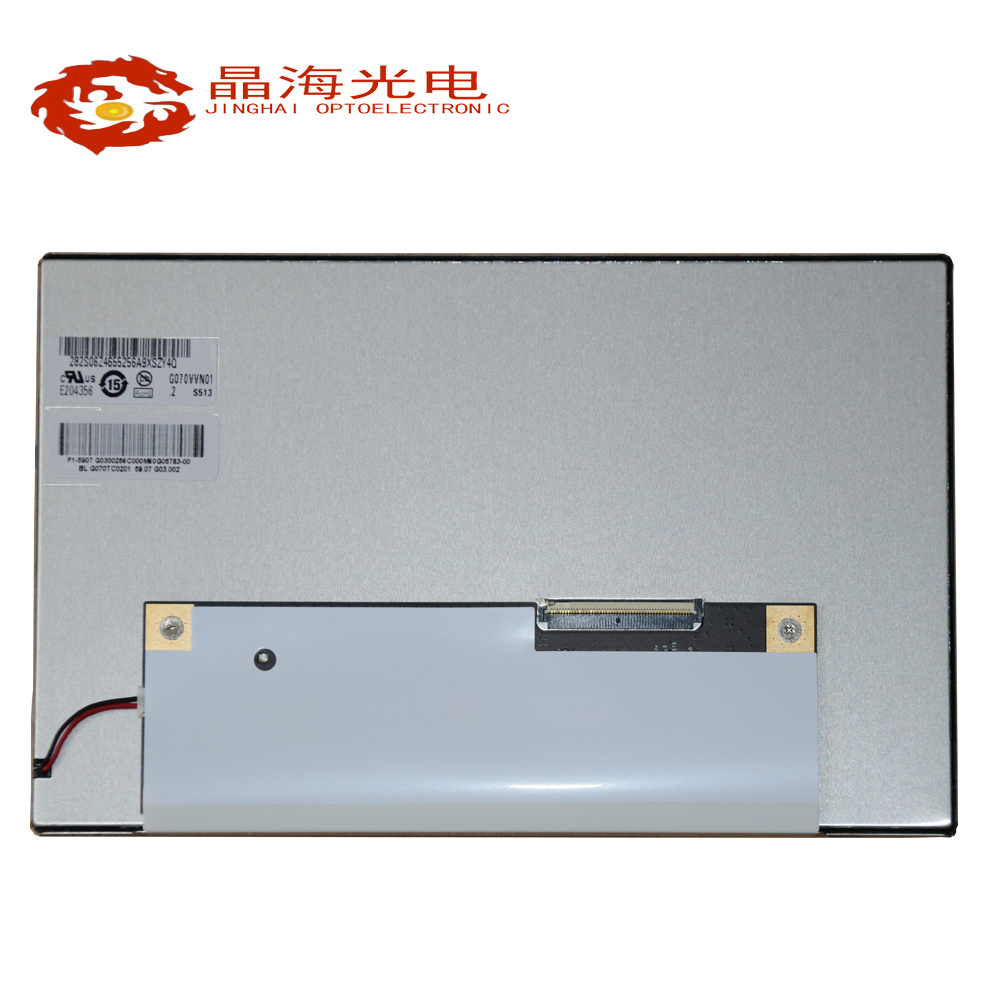

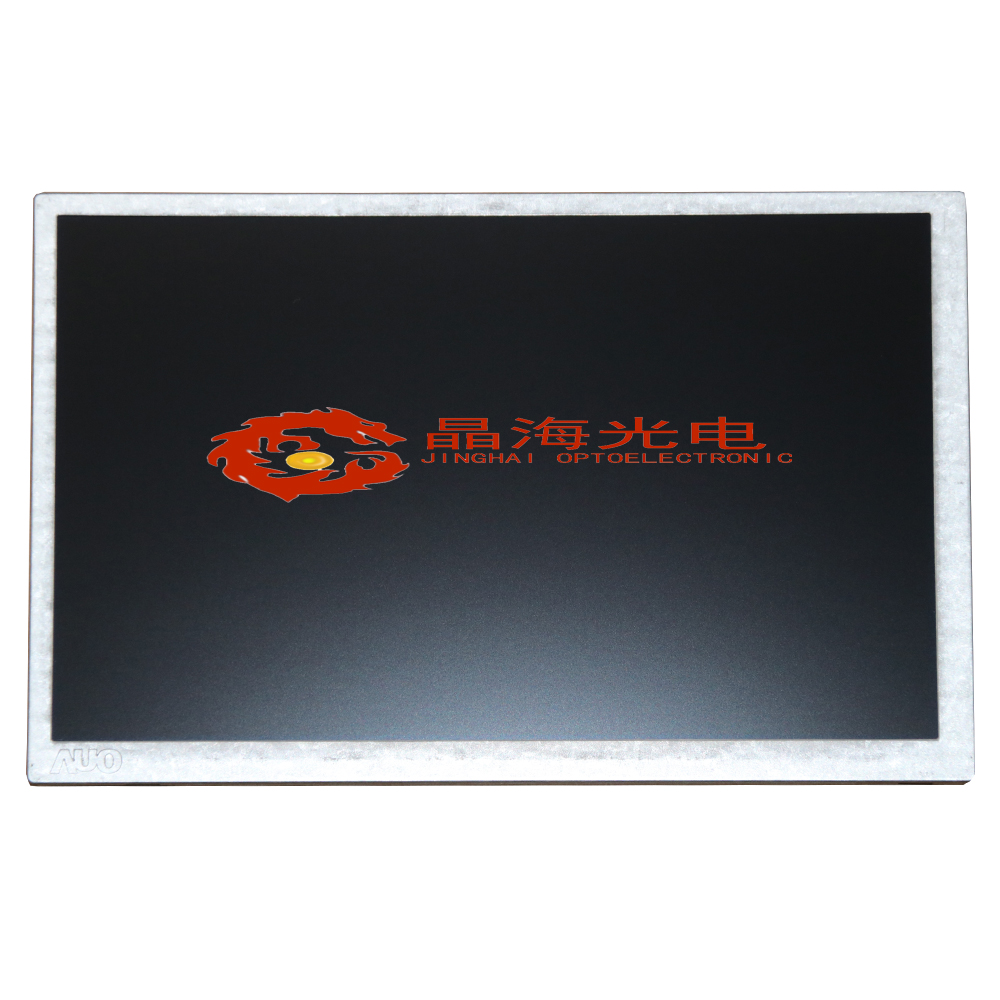

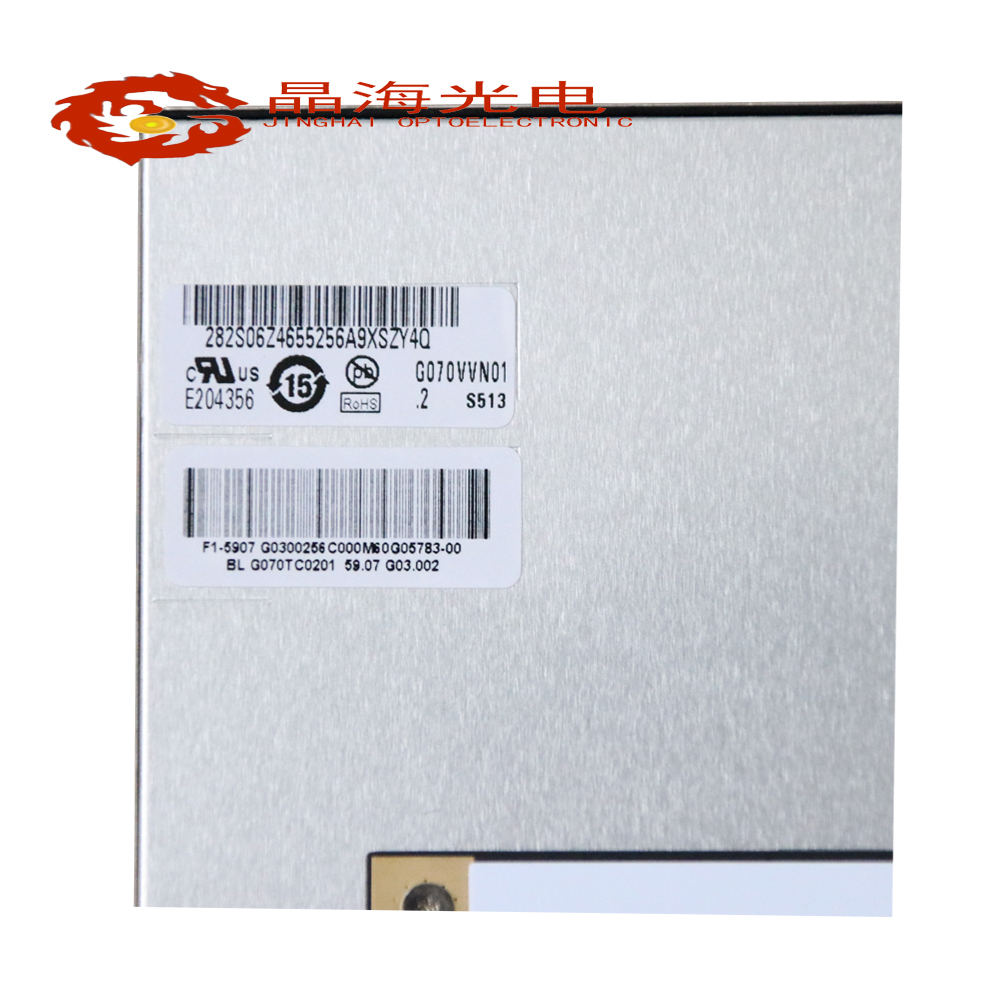

一、友达7寸工业液晶屏G070VVN01 V2基本信息 | |
品牌 | 友达（AUO） |
面板型号 | G070VVN01 V2 |
工作温度 | -20 ~ 70 °C |
存储温度 | -30 ~ 80 °C |
作业湿度 | 5-95（%RH） |
保存湿度 | 5-95（%RH） |
当前生产状态 | 量产中 |
二、友达7寸工业液晶屏G070VVN01 V2结构特征 | |
液晶屏尺寸 | 7英寸 |
点分辨率 | 800（RGB）*480（WXGA） |
像素密度 | 133PPI |
像素排列 | RGB垂直条状 |
宽高比 | 15:9（宽 :高） |
点间距 | 0.0635*0.1905mm(横*竖） |
像素间距 | 0.1905*0.1905mm(横*竖） |
液晶屏重量 | 143g(Typ.) |
表面处理 | 雾面，Hard Coating(3H) |
显示区域 | 152.4*91.44mm(横*竖） |
可视区域 | 154.2*93.2mm(横*竖） |
外观尺寸 | 164.55*104.71mm(横*竖） |
外观尺寸 | 8.5（Max.)mm(厚度） |
三、友达7寸工业液晶屏G070VVN01 V2光学特征 | |
显示模式 | MVA，常黑显示，透射式 |
液晶屏亮度 | 600cd/m2(Typ.) |
对比度 | 1500:1（Typ.)(透射） |
显示颜色 | 262K/16.2M(6-bit/6-bit+FRC) |
显示色域 | 70%NTSC（CIE1931） |
响应时间 | 10/25(Typ.)(Tr/Td)(ms) |
可视角度 | 80/80/80/80(Typ.)(CR≥10)(左/右/上/下） |
最佳视角 | 全视角 |
白色色度 | X0.311；Y0.328 |
白场变动 | 1.25（Max.)(9points) |
四、友达7寸工业液晶屏G070VVN01 V2光学特征 | |
灯管位置 | 侧入式光源 |
光源类型 | WLED |
灯管数量 | 7S2P |
灯管形状 | 阵列 |
灯管数量 | 4stnings |
光源寿命 | 30K（Min.)(小时） |
单灯电压 | 22.4/25.2V (Typ./Max.) |
单灯电流 | 120mA(Typ.) |
灯管功率总耗 | 2.69/3.03W(Typ./Max) |
背光电路 | 无 |
五、友达7寸工业液晶屏G070VVN01 V2信号接口 | |
信号大类 | TTL |
信号小类 | Parallel RGB(1ch,6/8-bit） |
面板电压 | 3.3V（Typ.) |
面板电流 | 160/197mA(Typ.Max) |

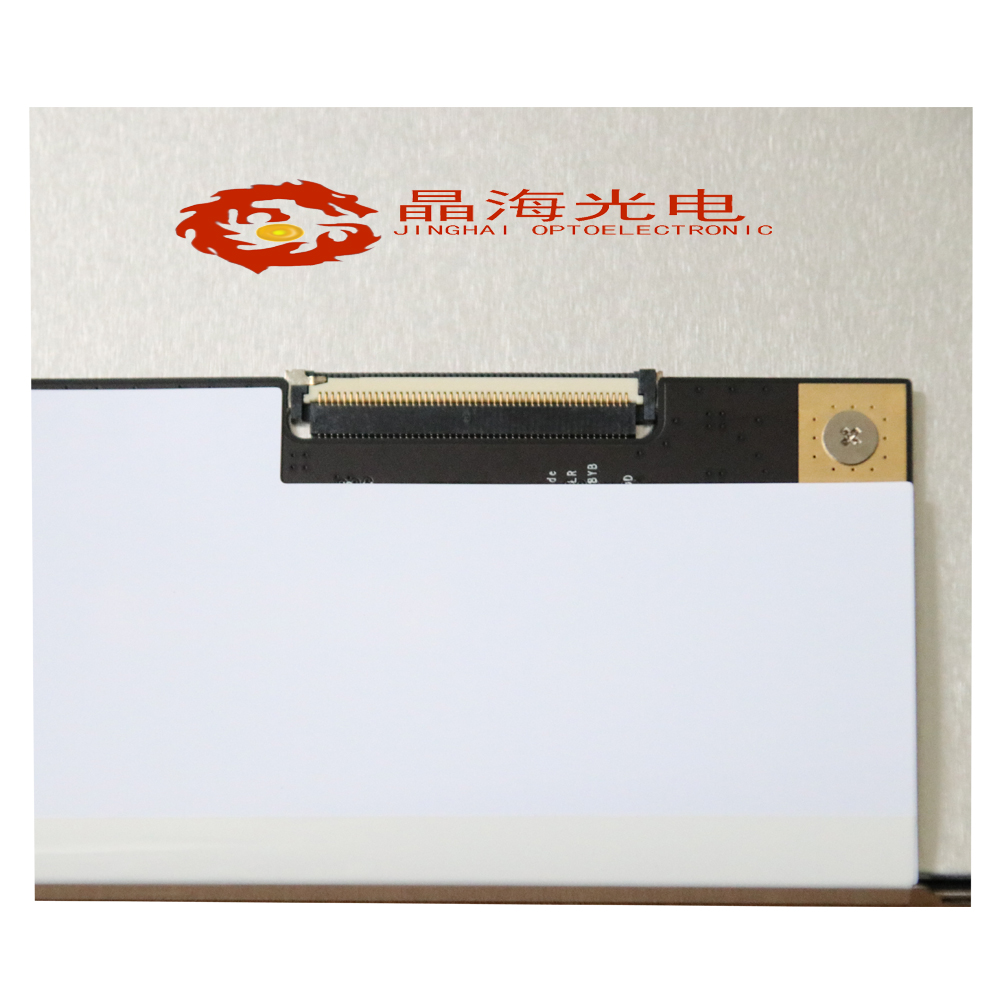

接口类型 | 端子 |
接口脚距 | 1.25mm |
接口数量 | 1PCs |
接口脚数 | 50pins |
