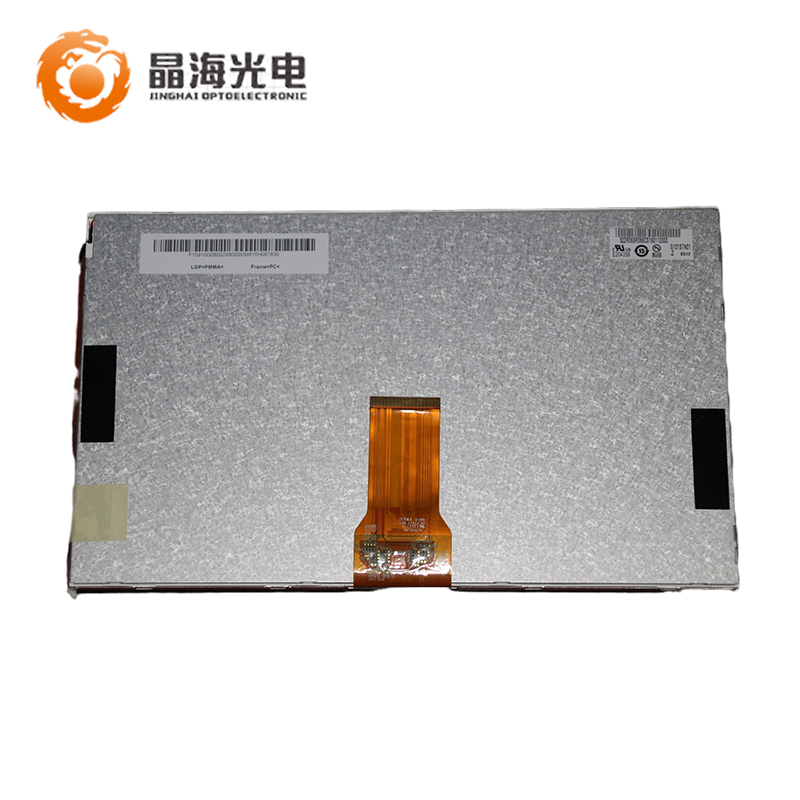

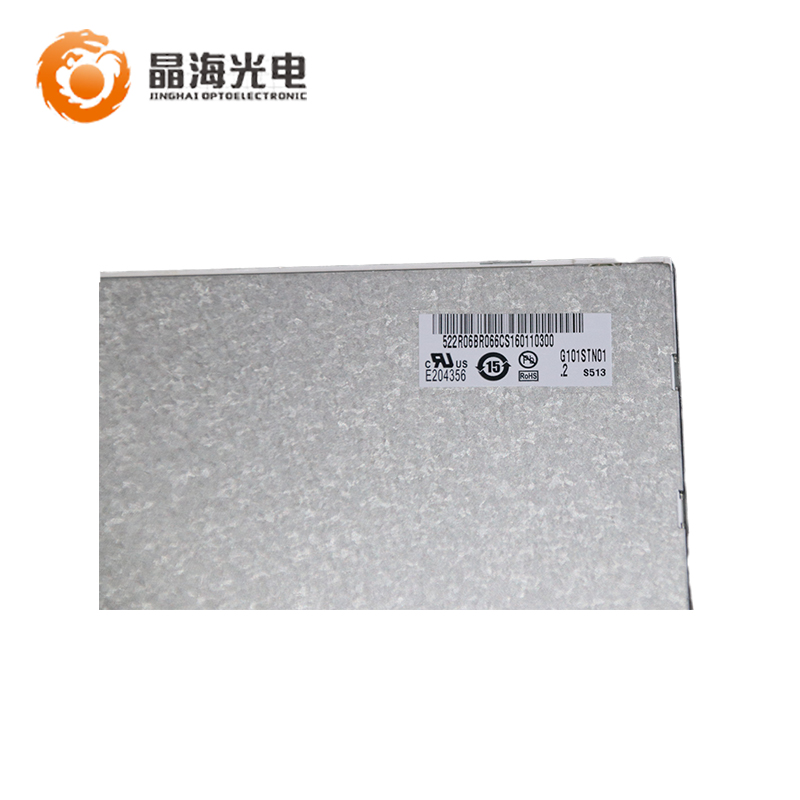

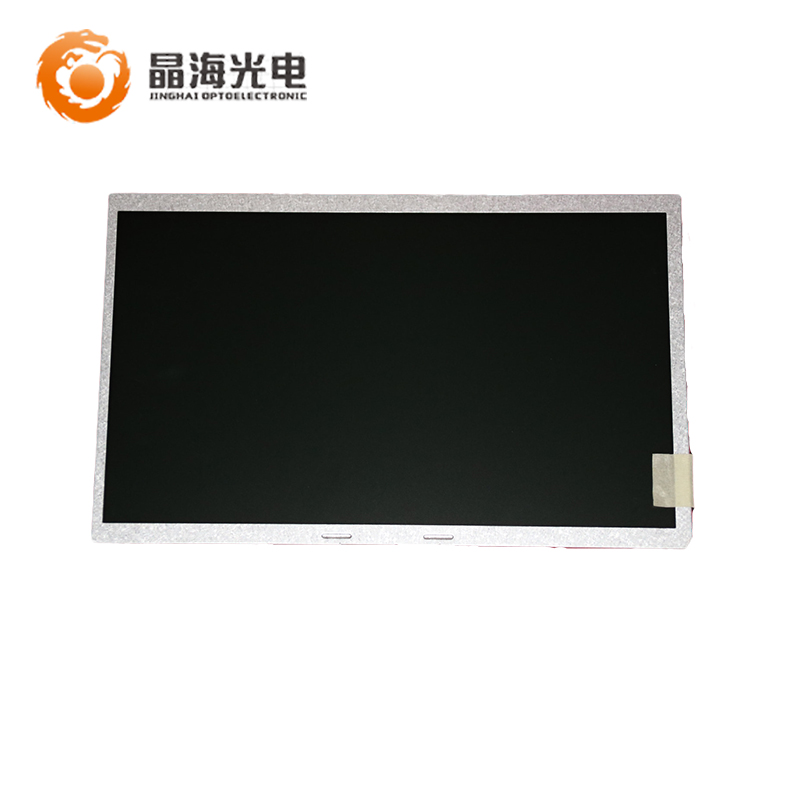

一、友达10.1寸液晶模组G101STN01.2 应用详情 | |
品 牌 | 友达 |
型号名称 | G101STN01.2 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 |
屏幕尺寸 | 10.1 inch |
工作温度 | -10 ~ 60 °C |
存储温度 | -30 ~ 70 °C |
二、友达10.1寸液晶模组G101STN01.2 光学详情 | |
亮度(cd/m2) | 350 (Typ.) |
对 比 度 | 500：1 (Typ.) (透射) |
响应速度 | 7/9 (Typ.)(Tr/Td) (ms) |
可视角度 | 70/70/60/60 (Typ.)(CR≥10) |
光学模式 | TN，常白显示，透射式 |
色 度 | Wx:0.313; Wy:0.329 |
颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色 域 | 45% NTSC (CIE1931) |
白场变动 | 1.25 (Max.)(5 points) |
三、友达10.1寸液晶模组G101STN01.2 结构详情 | |
分 辨 率 | 1024(RGB)×600 , WSVGA |
像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0725×0.2088 mm |
像素间距(W×H) | 0.2175×0.2088 mm |
显示尺寸 | 222.72(W)×125.28(H) mm |
外观尺寸 | 235(W)×143(H) mm |
可视尺寸 | 224.72(W)×127.28(H) mm |
外观厚度 | 5.0±0.5 mm |
物理形状 | 平面矩形 |
风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 |
重 量 | 340g (Max.) |
表面处理 | 雾面，Hard coating (3H) |
四、友达10.1寸液晶模组G101STN01.2 电子详情 | |
刷新频率 | 60Hz |
翻转扫描 | No |
功率总耗 | 2.48W (Typ.) |
五、友达10.1寸液晶模组G101STN01.2 信号详情 | |
输入电流 | 10.4/13.4/0.3/0.3mA (Typ.)(IDD/AIDD/IGH/IGL) |
输入电压 | 3.3/10.0/18.0/-8.0V (Typ.)(VDD/AVDD/VGH/VGL) |
信号接口 | LVDS (1 ch, 6/8-bit) |
类 型 | FPC |
信号接口 | 数量1 pcs 脚间距0.5 mm 脚数50 pins |
六、友达10.1寸液晶模组G101STN01.2 发光详情 | |
灯管类型 | WLED |
数 量 | 8S3P |
寿 命 | 50K(Typ.) (Hours) |
输入电流 | 90mA (Typ.) |
输入电压 | 25.6/31.7V (Typ./Max.) |
功 耗 | 2.3/2.85W (Typ./Max.) |
接口详情 | 品牌-恩得利 |
型 号 | H201K-P02N-02B |
数 量 | 1 pcs |
脚间距 | 1.25 mm |
脚 数 | 2 pins |
脚定义 | BLE-2PINS-AC |
七、友达10.1寸液晶模组G101STN01.2 包装详情 | |
包装箱 | 数量-35 pcs / 箱 |
尺寸(L×W×H) | 527×367×257 mm |
重 量 | 9.9 Kgs |
