9.7寸液晶屏_1024*768模组

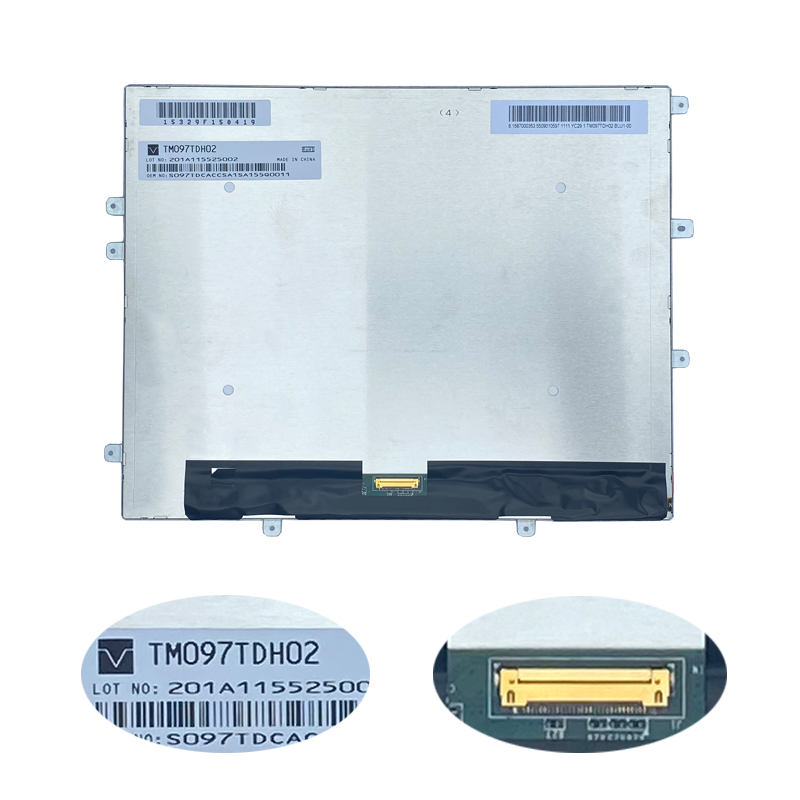

TM097TDH02

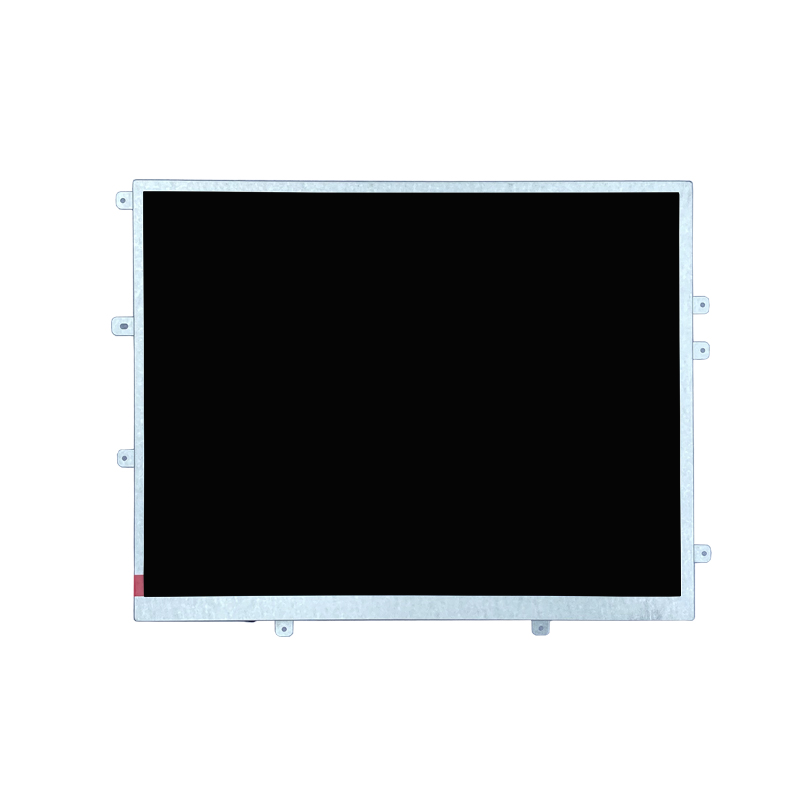

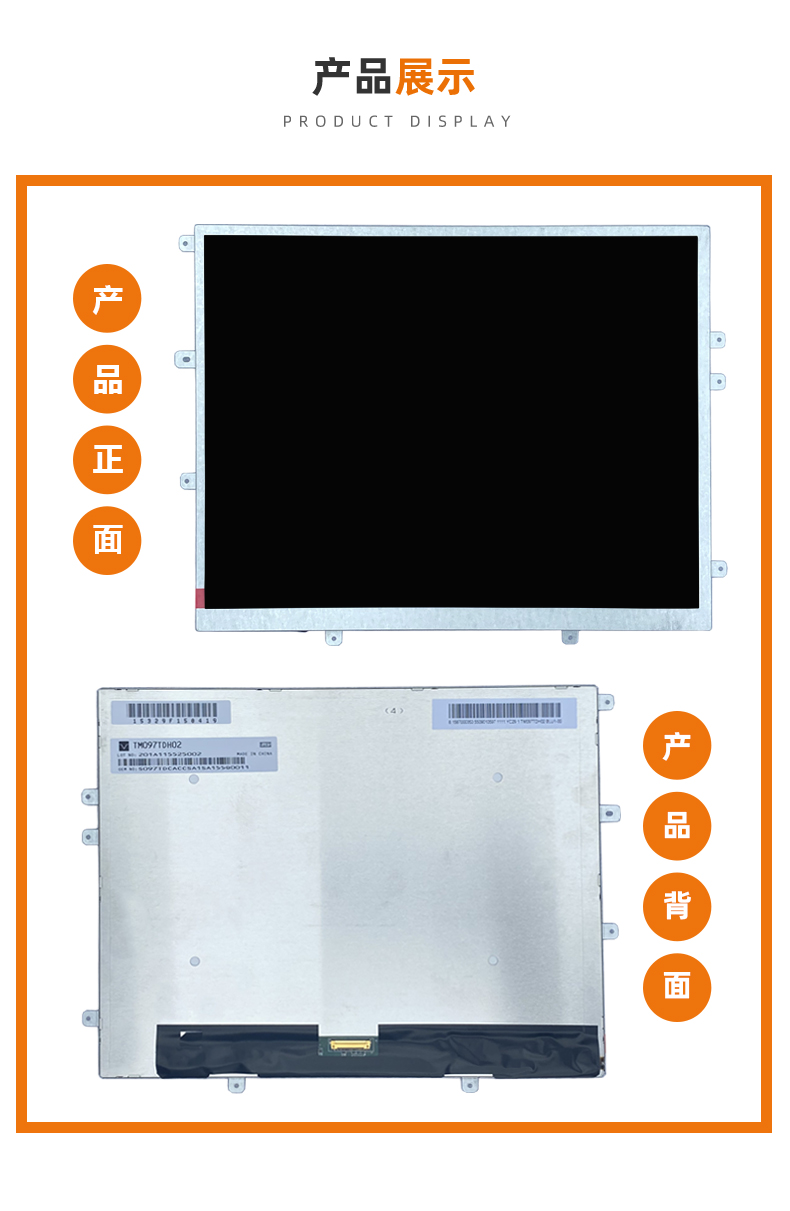

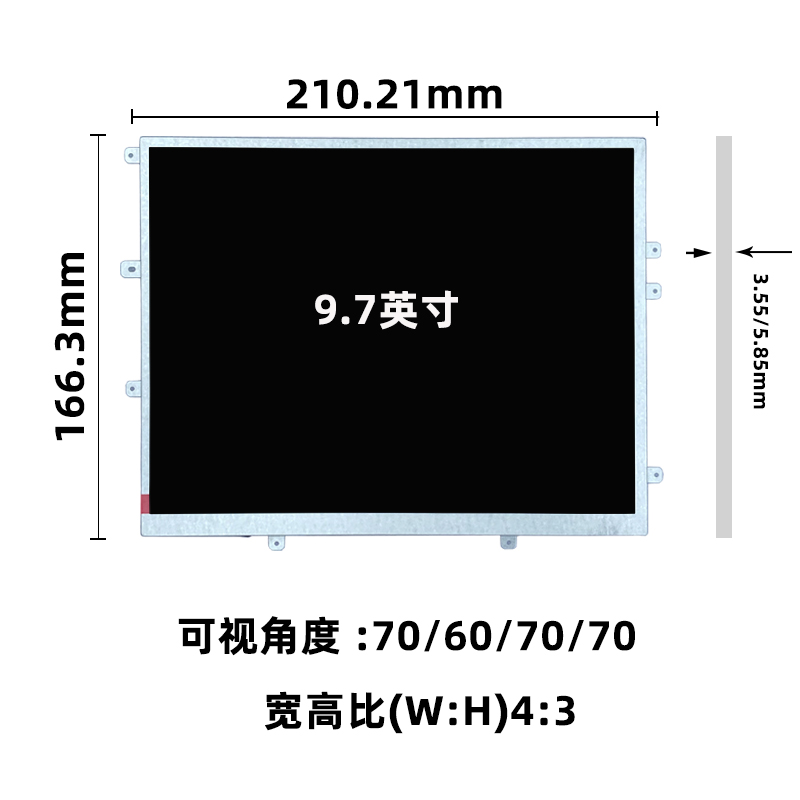

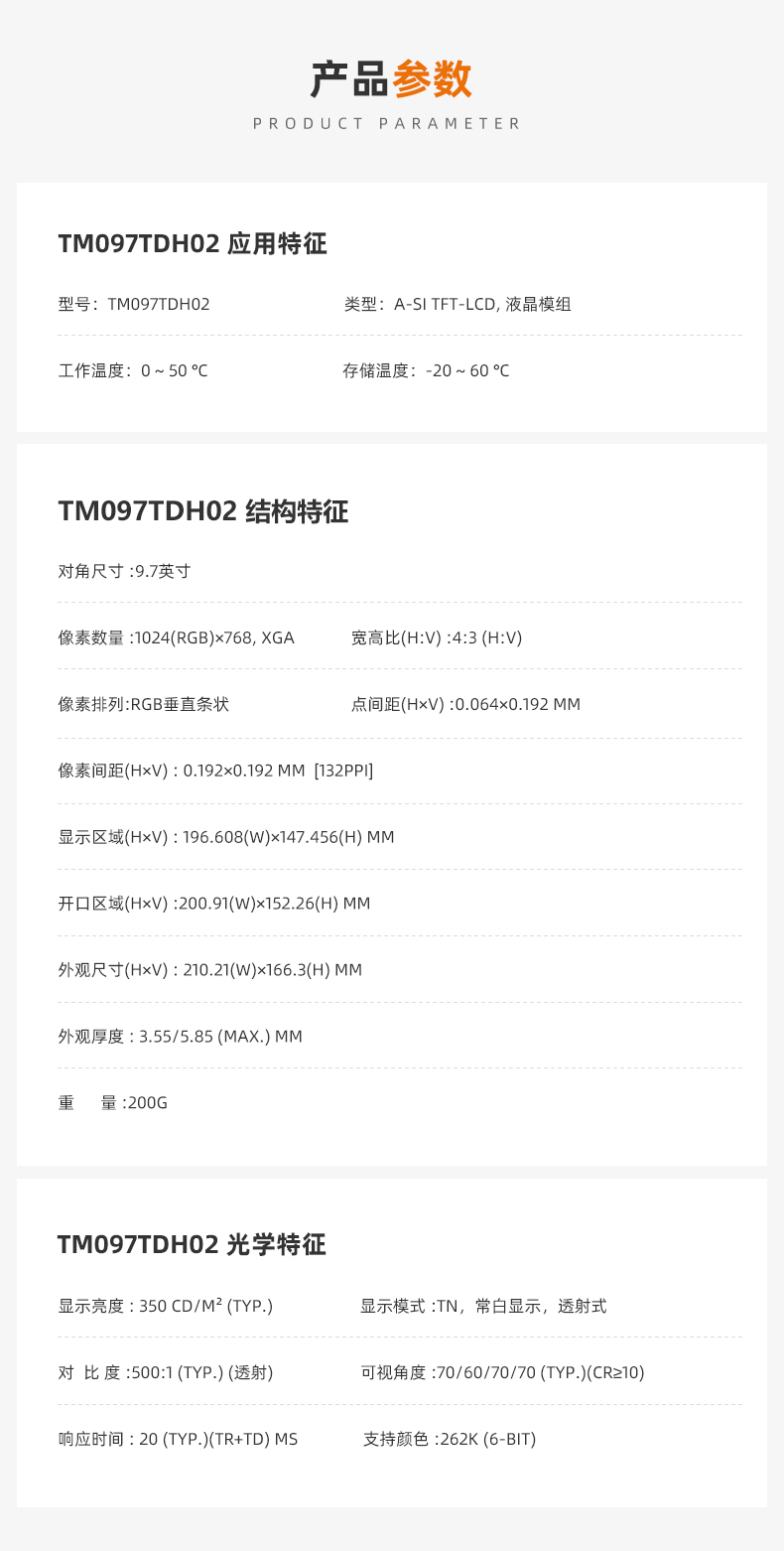

TM097TDH02显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608(宽)×147.456(高) mm，外观尺寸为210.21(宽)×166.3(高)×5.85(厚) mm，可视尺寸为200.91(宽)×152.26(高) mm，表面处理为Clear，产品净重200g (Typ.)。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM097TDH02采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
