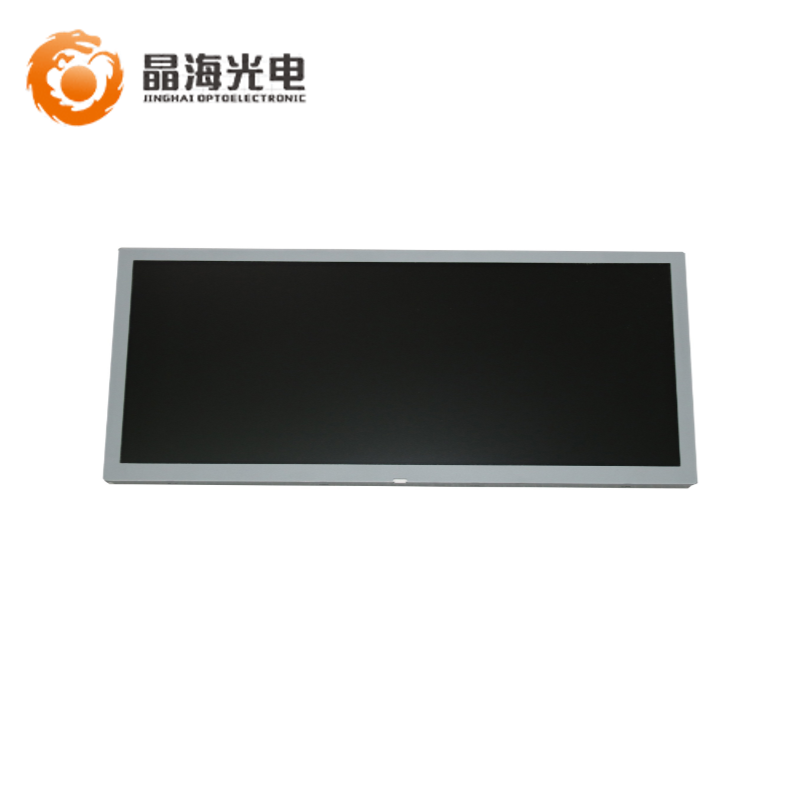

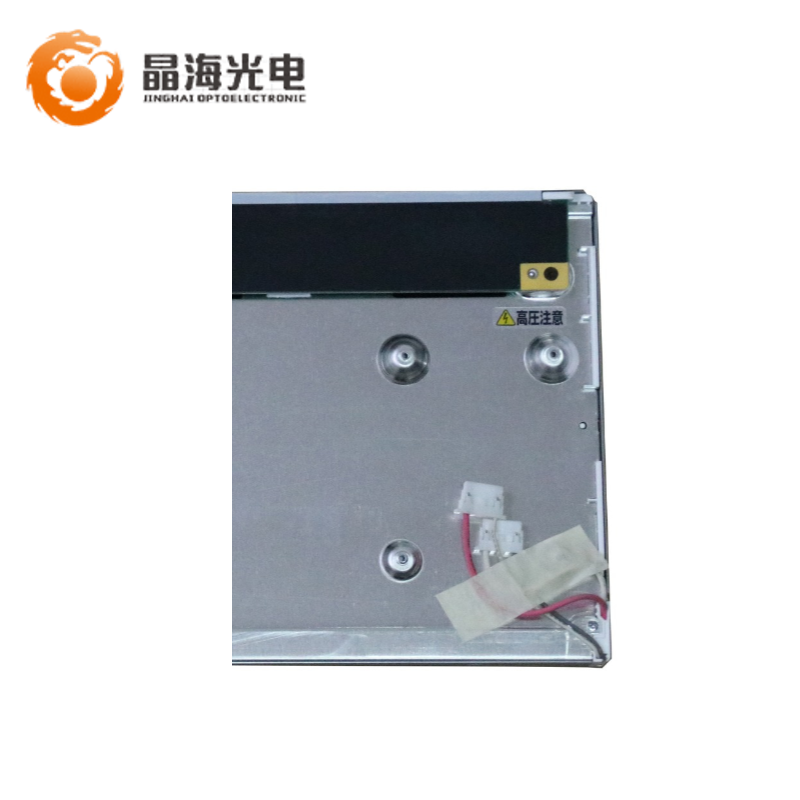

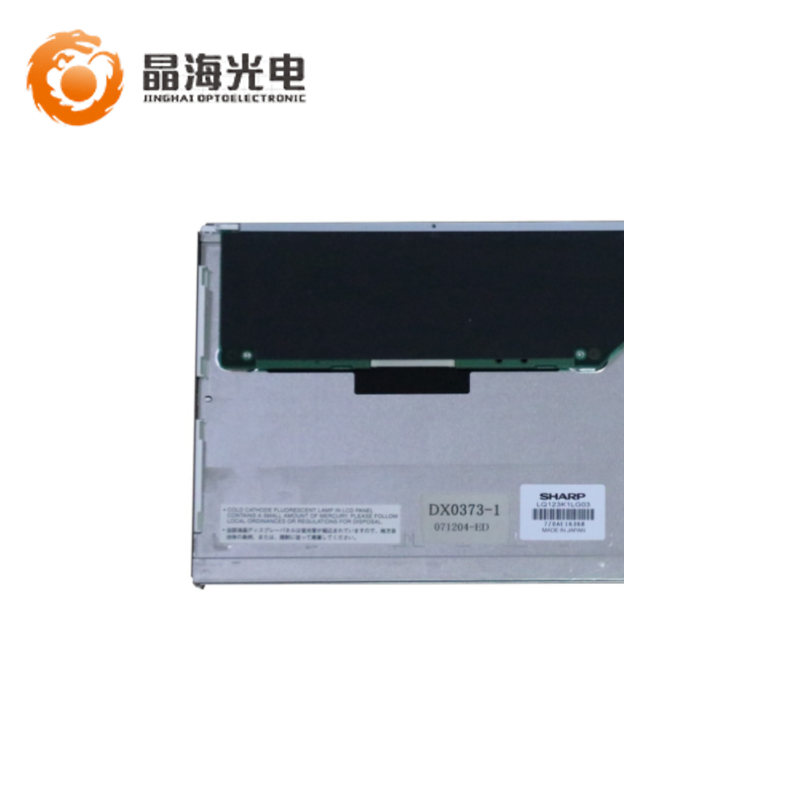

晶海光电长期供应夏普12.3寸液晶屏(LQ123K1LG03),具有LCD液晶屏的价格、尺寸、分辨率、亮度等详细信息规格书。
一、夏普液晶12.3寸LQ123K1LG03 应用特征 | |
制 造 商 | SHARP |
型 号 | LQ123K1LG03 |
类 型 | a-Si TFT-LCD , 液晶模组 |
工作温度 | 0 ~ 75 °C |
存储温度 | -30 ~ 75 °C |
二、夏普液晶12.3寸LQ123K1LG03 结构特征 | |
对角尺寸 | 12.3 inch |
像素数量 | 1280(RGB)×480 , DVGA |
像素排列 | RGB垂直条状 |
点间距(H×V) | 0.076×0.228 mm |
像素间距(H×V) | 0.228×0.228 mm |
显示区域(H×V) | 291.84×109.44 mm |
开口区域(H×V) | 295×113.4 mm |
外观尺寸(H×V) | 312.4×130.4 mm |
外观厚度 | 26.4 (Max.) mm |
物理形状 | 平面矩形 |
宽高比(H:V) | 8:3 |
风景肖像 | 风景模式 |
重 量 | 530±40g |
表面处理 | 雾面，Hard coating (3H) |
三、夏普液晶12.3寸LQ123K1LG03 光学特征 | |
显示亮度 | 330 cd/m2 (Typ.) |
显示模式 | TN，常白显示，透射式 |
对 比 度 | 400:1 (Typ.) (透射) |
推荐视角 | 6 o'clock |
可视角度 | 65/65/50/60 (Typ.)(CR≥10) |
响应时间 | 35 (Typ.)(Tr+Td); 10 (Typ.)(G to G) (ms) |
色 域 | 72% NTSC (CIE1931) |
支持颜色 | 16.2M (6-bit + FRC) |
白色坐标 | Wx:0.313; Wy:0.329 |
亮度均匀性 | 1.33 (Max.)(9 points) |
四、夏普液晶12.3寸LQ123K1LG03电子特征 | |
翻转扫描 | 翻转 (水平/垂直) |
功率总耗 | 14.7W (Typ.) |
五、夏普液晶12.3寸LQ123K1LG03 光源特征 | |
光源类型 | CCFL |
位置 | 侧入式光源 |
寿命(小时) | 50K(Min.) |
数量 | 2 pcs |
形状 | 直条 |
品牌 | 日压端子 |
型号 | S6B-ZR-SM4A-TF(LF)(SN) |
数量 | 1 pcs |
脚数 | 6 pins |
脚 间 距 | 1.5 mm |
输入电压 | 12.0V (Typ.) |
输入电流 | 1.1/1.65A (Typ./Max.) |
六、夏普液晶12.3寸LQ123K1LG03 信号特征 | |
输入电压 | 3.3V (Typ.) |
输入电流 | 450/530mA (Typ./Max.) |
信号类型 | LVDS (1 ch, 8-bit) |
物理类型 | 端子 |
型 号 | DF14H-20P-1.25H(56) |
数 量 | 1 pcs |
脚 数 | 20 pins |
脚 间 距 | 1.25 mm |
脚 定 义 | LVDS-20P1C8B-010G |
七、夏普液晶12.3寸LQ123K1LG03 包装特征 | |
数量 | 20 pcs / 箱 |
重量 | 13.0 Kgs |
尺寸 | 724×650×203 mm (L×W×H) |
