BA121S01-200采用a-Si TFT-LCD技术的19.0英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。
显示详情：分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。
背光方面：WLED发光的侧入式光源(底部)，光源的使用寿命为70K小时，含LED驱动器。LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
推荐应用：工业 生产状态：量产中

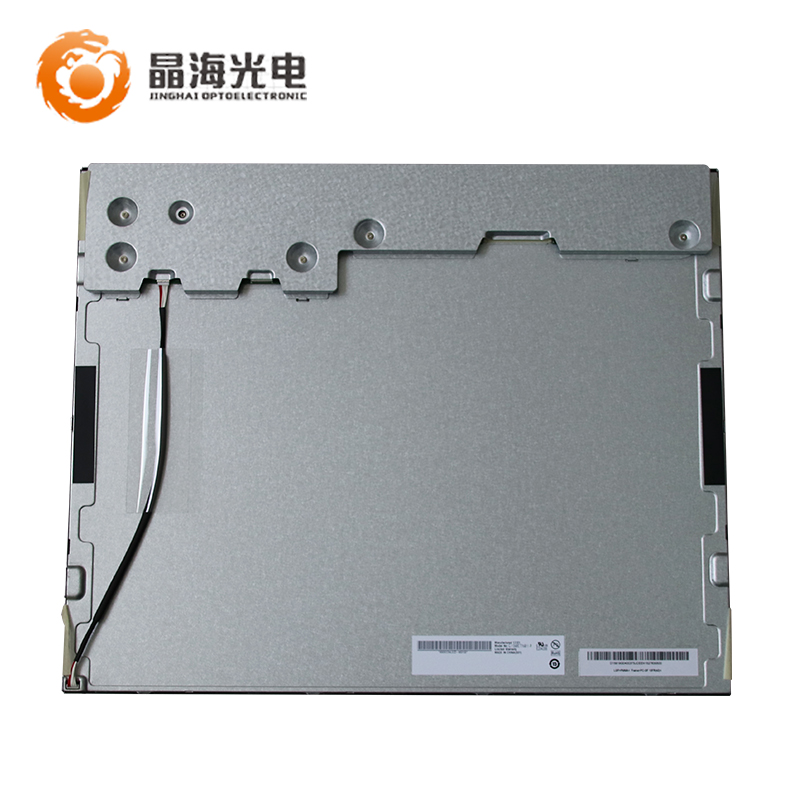

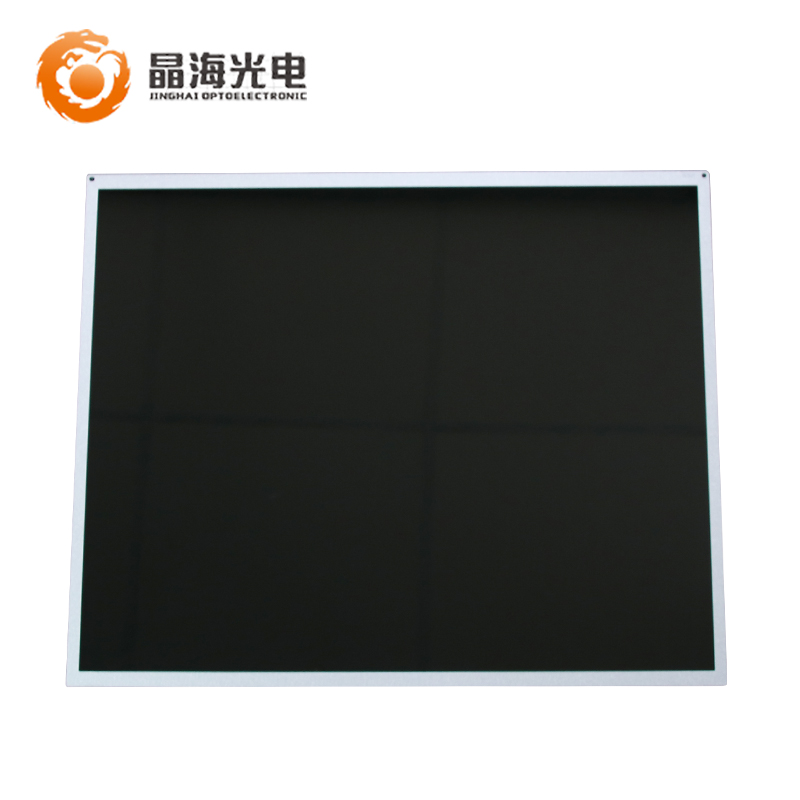

一、AUO友达19寸晶模组G190ETN01.2 应用特征 | |
面板品牌 | AUO友达 |

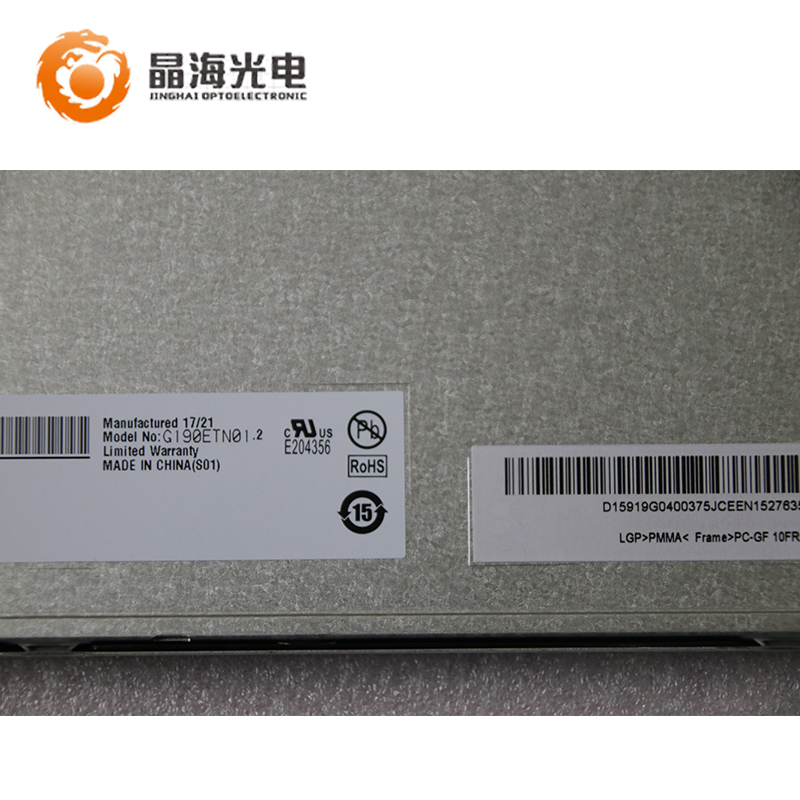

面板型号 | G190ETN01.2 |
面板类型 | a-Si TFT-LCD, 液晶模组 |
工作温度 | -30 ~ 85 °C |
存储温度 | -30 ~ 85 °C |
二、AUO友达19寸晶模组G190ETN01.2 光学特征 | |
面板亮度 | 350 (Typ.) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) |
反应时间 | 3/7 (Typ.)(Tr/Td) ms |
最佳视角 | 12 o'clock |
工作模式 | TN，常白显示，透射式 |
对 比 度 | 1000 : 1 (Typ.) [透射] |
色 域 | 72% NTSC |
显示颜色 | 16.7M |
三、AUO友达19寸晶模组G190ETN01.2 结构特征 | |
面板尺寸 | 19英寸 |
像素数量 | 1280(RGB)×1024 |
像素布局 | RGB垂直条状 |
显示区域 | 376.32 × 301.056 mm (H×V) |
可视区域 | 379.72 × 304.46 mm (H×V) |
外观尺寸 | 396 × 324 × 15.68 mm (H×V×D) |
外观厚度 | 15.68(厚) mm |
物理形状 | 平面矩形 |
风景肖像 | 风景模式 |
宽 高 比 | 5:4 (宽:高) |
重 量 | 1.80Kgs (Typ.) |
表面处理 | 雾面 |
四、AUO友达19寸晶模组G190ETN01.2 电子特征 | |
翻转扫描 | 翻转 (180°) |
工作频率 | 60Hz |
五、AUO友达19寸晶模组G190ETN01.2 背光特征 | |
灯管类型 | WLED |
灯管位置 | 侧入式光源 |
灯管寿命 | 大于7万小时 |
背光驱动 | 含LED驱动器 |

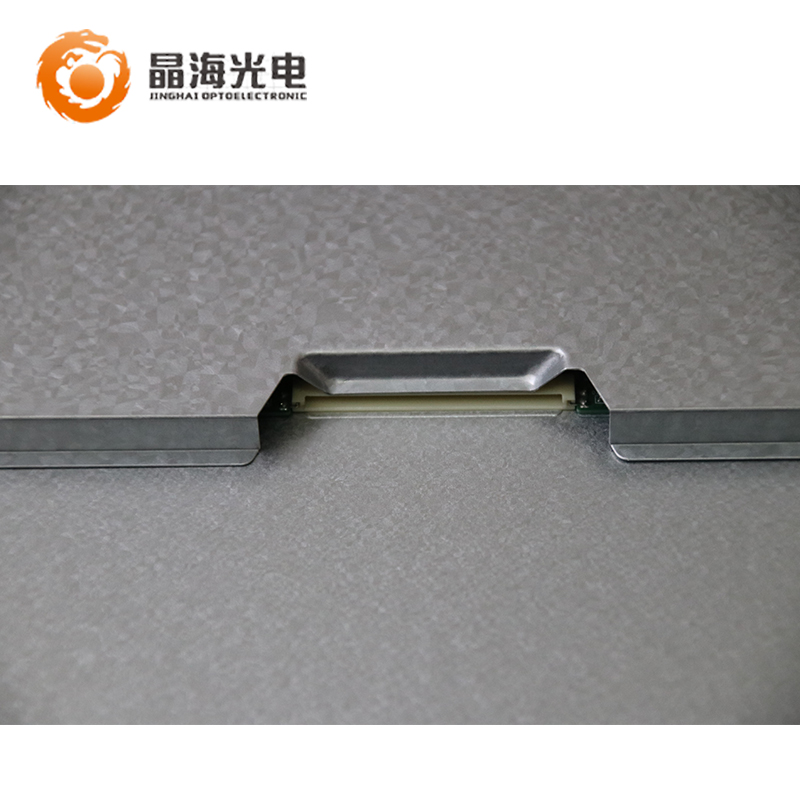

Pin 数量 | 30 pins |
接口数量 | 1 pcs |
六、AUO友达19寸晶模组G190ETN01.2 信号特征 | |
驱动电压 | 5.0V (Typ.) |
接口信号 | LVDS (2 ch, 8-bit) |
接口类型 | 端子 |
端子数量 | 1 pcs |
、AUO友达19寸晶模组G190ETN01.2 包装特征 | |
包装箱数量 | - |
包装箱尺寸 | - |
